“矿坑伤疤”涅槃重生-南京汤山矿坑公园·攒子涧假山瀑布景观工程
发布日期：2023-2-13
01
城市双修试验田
共生城市会客厅
南京汤山矿坑公园曾是汤山最大的废弃矿坑——龙泉采石场。2017年，汤山围绕生态文明建设，开启了矿坑公园修复工作，对矿坑环境进行专项生态修复，对宕口进行功能置换，植入特色景观、文化演艺、科普教育、温泉体验，打造一处“以山为幕”的特色矿坑公园，让废弃矿坑悄然重生。
在大力倡导生态文明建设的今天，生态环境状态已经成为衡量我国社会经济发展的重要标志之一。有计划、有步骤地修复被破坏的山体、河流、植被，通过一系列手段恢复城市生态系统的自我调节功能，同时不断改善城市公共服务质量，发掘和保护城市历史文化和社会网络，使城市功能体系及其承载的空间场所得到全面系统的修复、弥补，这就是现阶段生态修复、城市修补的重要任务。汤山矿坑公园边坡修复工程成为南京首个“城市双修”的重点项目，这也标志着汤山由重工业向旅游服务业转型的开始。
而汤山矿坑攒子涧瀑布假山修复是整个矿坑公园中最重要的景点之一，因其现状条件以及景观构成等因素，设计施工也是整个工程中最具难度的一部分。苏氏山水山月园承担了这一极具挑战的设计施工一体化边坡治理修复工程，以“城市双修”为指导理念，以假山瀑布为景观要素，共生城市会客厅，旨在将自然生态环境恢复与城市休闲生活、游憩体验功能相结合，将“伤疤”变为特色，使新建成的公园成为汤山旅游度假区休闲度假功能的有机补充。
“汤山矿坑攒子涧瀑布假山修复”艺术景观工程，是集巨型塑山、摩崖石刻、雕塑、瀑布、绿化、亮化等设计施工一体化，也是对矿坑公园地质灾害整治、山体坡面艺术化设计及施工的一项重点工程。
02
修复时光痕迹
谱写城市美学

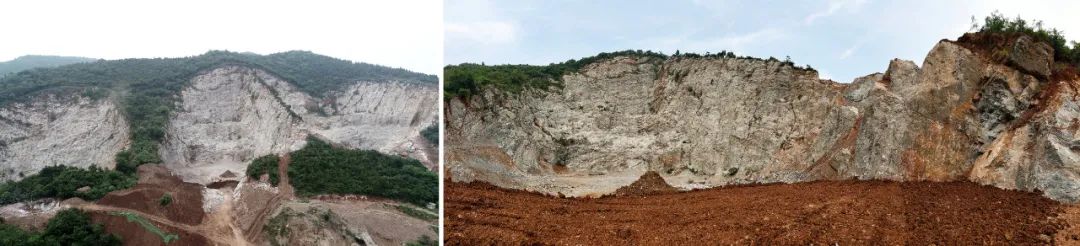

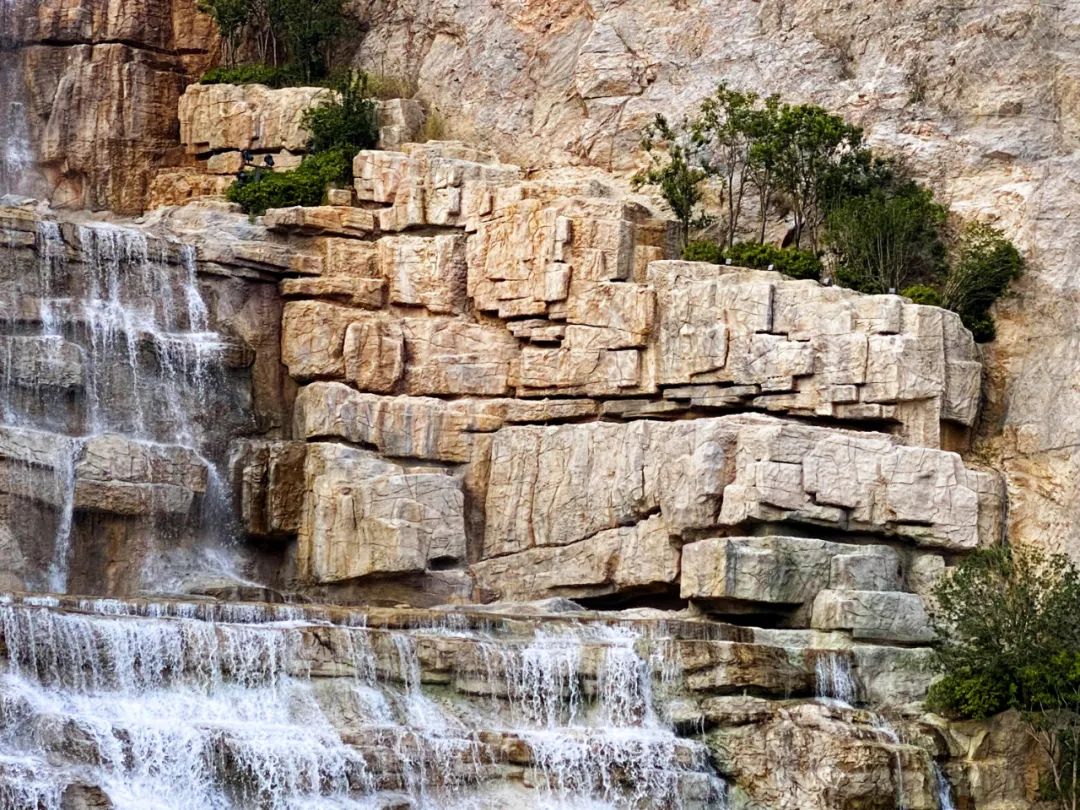

植物悄然从破碎石缝中长出，与冷峻崖壁搭配成漂亮肌理

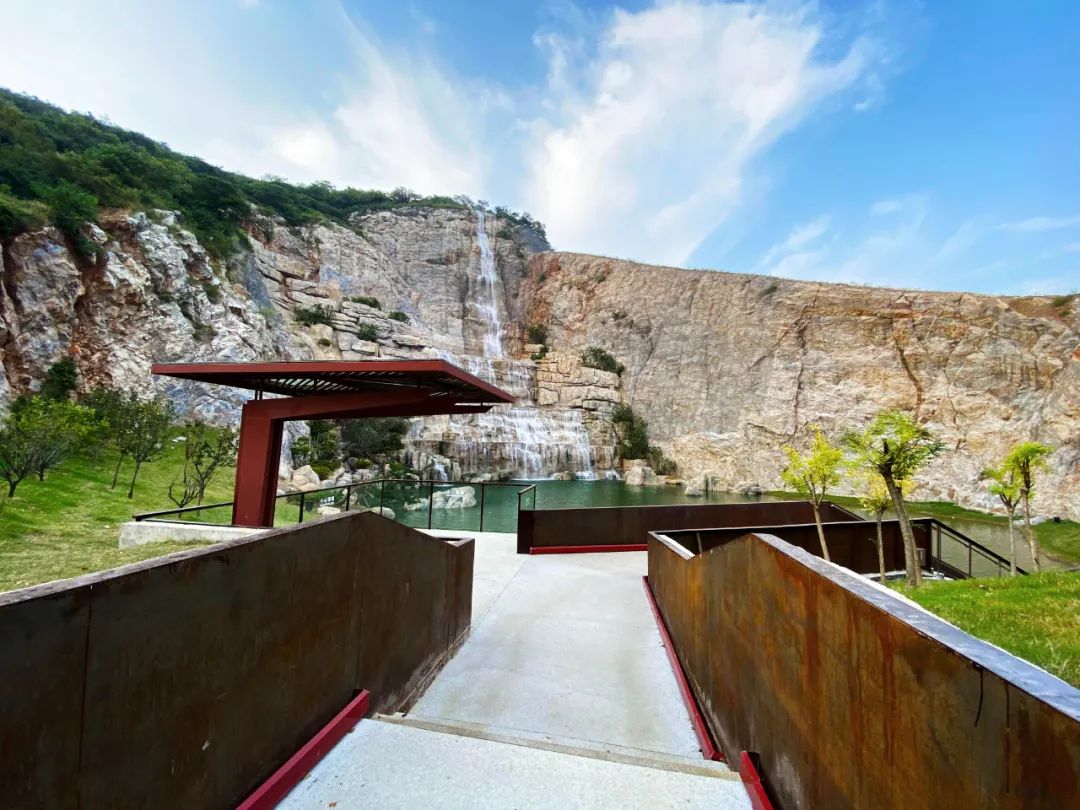

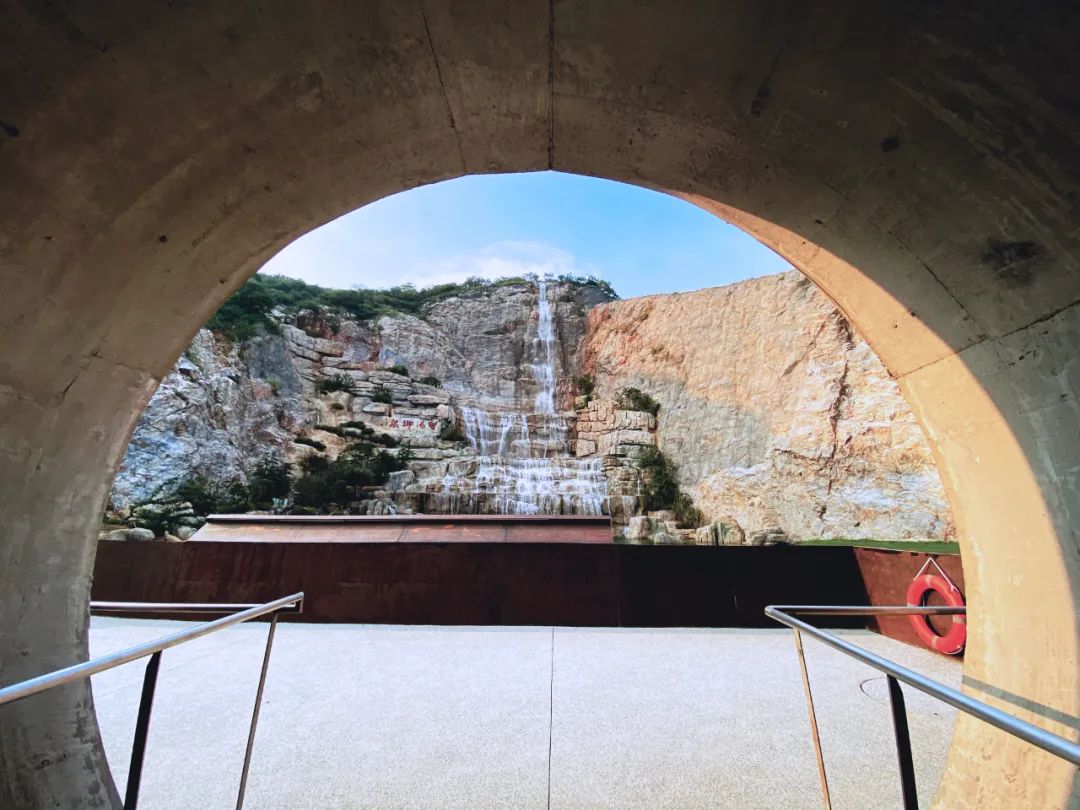

完成现场勘测后，苏氏山水山月园坚持“生态修复、城市修补”的设计理念以及“挖掘场地潜力、打造区域特色”的设计原则，以现状地形地貌为基础，充分利用区域内现有的高差与矿山资源，通过巨型塑山、摩崖石刻、瀑布、绿化等再生的方式对其崖壁进行生态系统恢复、景观风貌恢复。考虑到游人的游览体验，以及场地功能的拓展，设计师结合假山走势，自山底向山顶增加了一条穿越飞瀑的观光步道。游人从矿山脚下的隧道进入宕口底部湖区的平台处，驻足观赏，细细品味“白练落天，圣汤御泉在此间”的壮阔。若沿着滨湖步道慢慢走近瀑布，就可逐渐体验到飞溅的水花如跃动精灵般擦过脸颊的凉爽，感受到银河直落的轰鸣声在心胸间回荡的冲击与震撼。行至瀑布脚下，方能发现另有一处幽深隧道横穿假山底部，明明暗暗的光线和石阶指引人们来到宕口另一侧，再见光明时，已身处假山半山腰处，向下可观碧波荡漾，向上可赏清流急湍。倘若兴致未减，跟随露天栈道的指引折返方向前行，就有机会在仿古凉亭里饮茶谈笑，尽览全园美景，亦或徒步穿过瀑布水帘，在大珠小珠落玉盘的清脆声中，经由玻璃栈道去往下一段旅程。

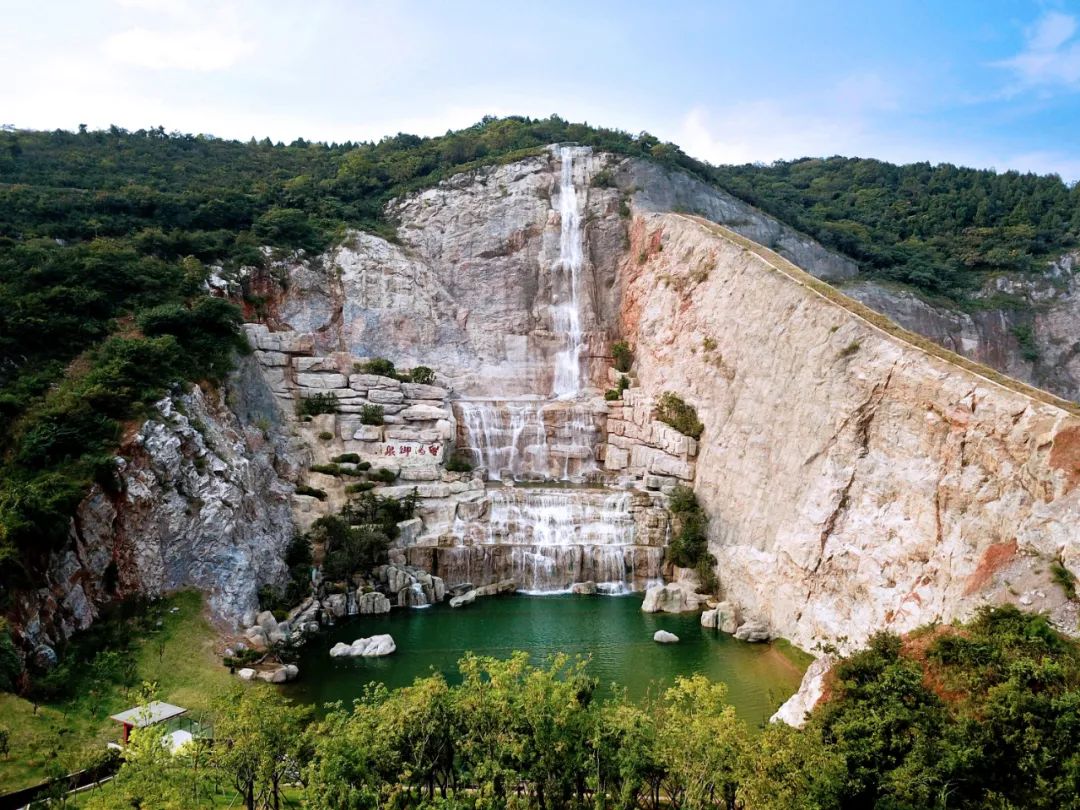

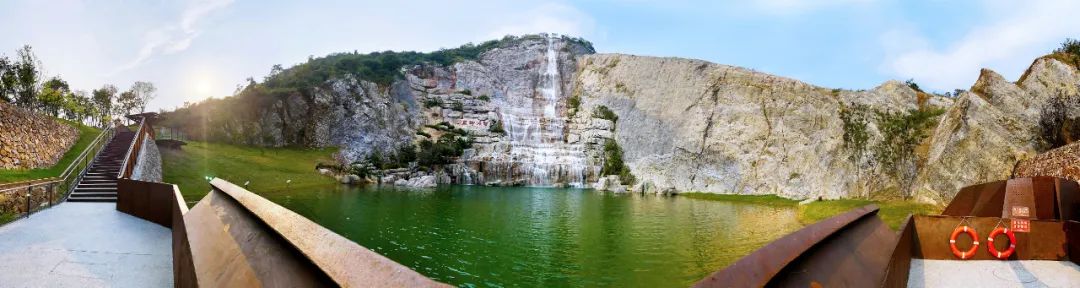

最终汤山矿坑攒子涧瀑布假山修复工程确定了塑石包装面积为12000平方米，瀑布高度116米，期望呈现出飞流直下、气势磅礴的矿坑崖壁瀑布景观，瀑布、假山、步道、草木环境融合为一体，浑然天成，成为点亮整个区域的焦点性景观。“海纳百川有容乃大，壁立千仞无欲则刚”山与水的结合是自然的一道奇景，依山伴水成为了整个设计的灵魂。
03
匠心精筑
灿然重生
南京汤山矿坑攒子涧瀑布假山修复工程优秀的施工团队，首先由施工人员通过绳子固定，开始对描点进行定位；然后从上到下对整个山体体表进行全面的碎石清理，并用细网覆盖在要修复的矿坑表面防止山体落石，对松动岩块进行挂网加固；再经由工程师的精密计算，确定植入矿山边坡的锚杆扭力与承重力，搭建施工脚手架；然后进行假山和水池的主结构焊接、仿真石雕刻，以及对部分岩体进行上色，最后根据设计意图，在假山上的设计种植区域经行树木移植，完成施工流程。

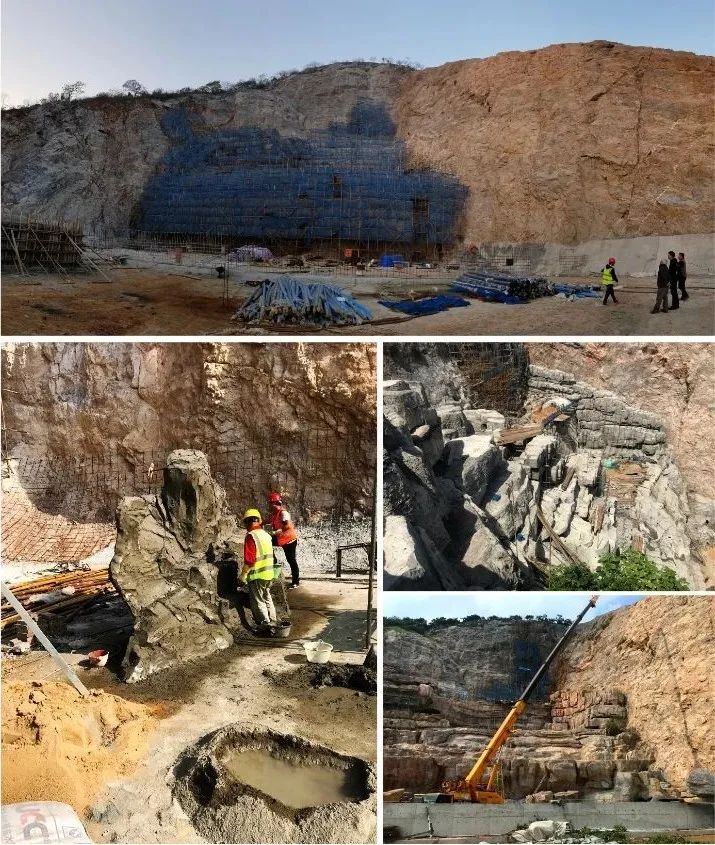

对防护区域内浮石、浮土等进行清除及挂网加固岩体

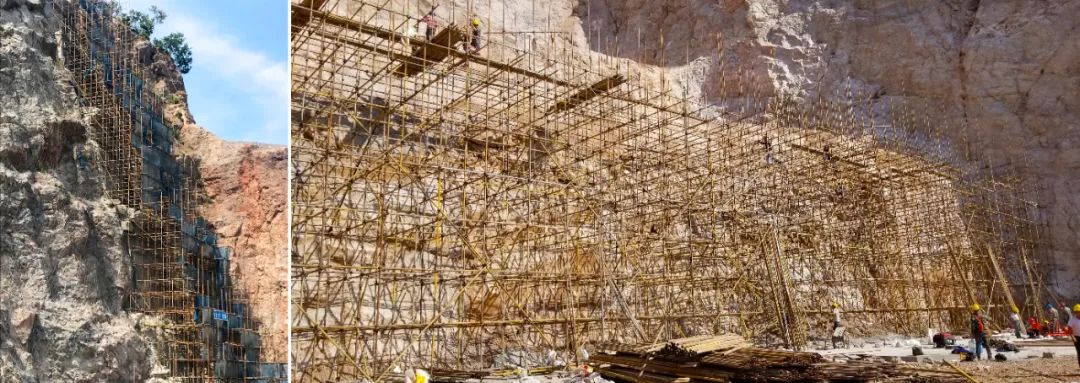

打锚杆/搭建脚手架/主结构焊接/仿真石雕刻

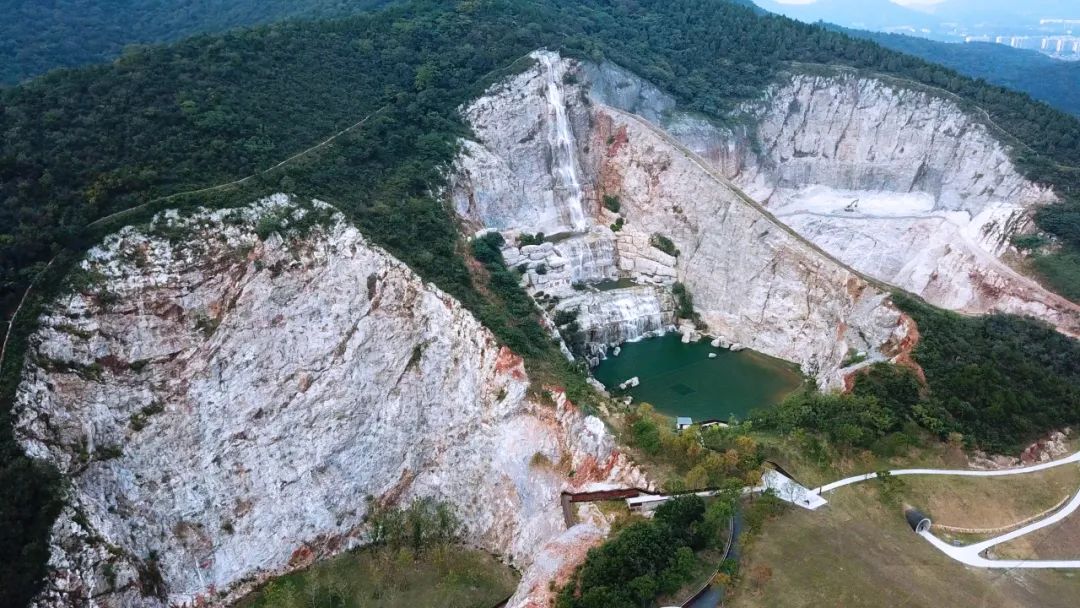

从水平面到山顶垂直距离约120米，若以人平均身高1.7米为比例尺，自下而上约叠加人数约为71人。在远处跳望，崖壁上的施工人员宛如浩瀚海面上的一叶小舟，极其微小。个瀑布与山体间的倾斜角约65°，山体极为陡峭，为施工带来极大难题。
二：滑坡面TCP仿真岩工艺
要在如此陡峭的滑坡面实施TCP仿真岩工艺，首先需要探测与计算合适的锚杆点位，用于固定仿真岩石的主体结构，更重要的是以此为基础来搭建安装符合安全规范的施工用脚手架。但通常安装在脚手架外侧的防护网对施工人员会有视线遮挡，所以还需要有经验丰富的现场艺术指导进行整体效果把控。其次，仿真岩的次级钢结构以及造型网都需要与原有山体形成自然的过度，之后的面层雕刻要与现场的岩石肌理相契合，做到统一中又有层次变化。最后的上色工艺需要经过耐心细致的多次重复进行，以保证仿真岩经过风吹日晒，依然可以与现场自然石壁融为一体，保证景观品质。

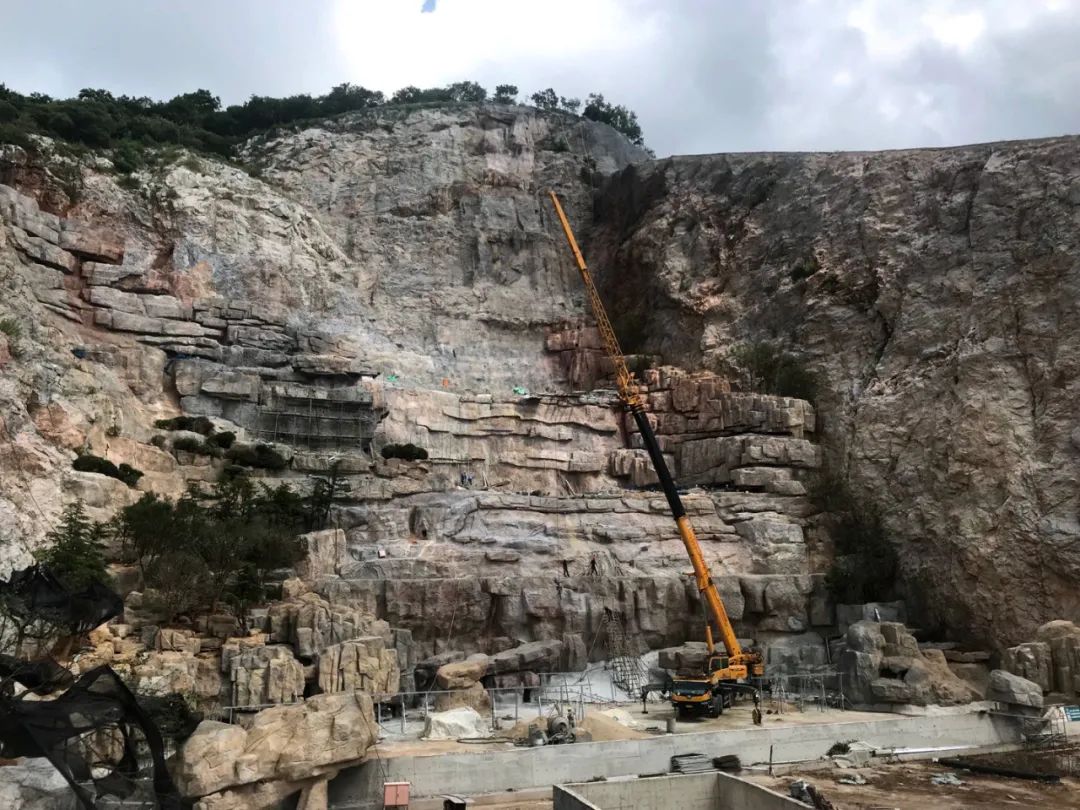

TCP假山安装
实际上，按所涉及的工艺分类，人工塑山主要分为：GRC 假山塑形和TCP仿真岩两种，前者主要是把事先做好的模块进行现场组装，难度比较小；后者则是直接在自然山体上因地制宜，焊接造型，用水泥手工直塑假山，最后进行仿真山岩上色而成。相比之下，后者工艺耗时长、难度大，在雕刻师的技艺功底以及艺术指导对整体工程的自然美学把握方面，都有很大的考验。而苏氏山水山月园之所以选择难度更大的TCP仿真岩工艺，是因为汤山矿坑因地质特殊性，不适合使用前者，仅能人工直塑，这也是多家施工单位望而却步，无法承接此项目的缘由之一。苏氏山水山月园凭借着丰富的大型生态景观改造工程的经验，结合自身人员配置，前3个多月就完成钢架结构搭建，之后将人员分为 3 个纵队分别进行山体安全勘察、瀑布水景建造、摩崖石刻的工作，最终以充分的实力与自信完成了这项艰巨的任务。
三：水池防水处理
水循环是整个项目的重点，为了通过水循环达到滋润生态植被，逐步实现山体复绿的效果，深圳市山月园园艺有限公司把水循环技术引入了假山瀑布中。但由于水的流动性以及不规则性，常常容易通过渗透、挥发等方式大量流失，造成水资源浪费、植被灌溉用水不足等问题，因此防水的处理是此项目中极为重要的一环。
除了以上提到的难点之外，不同于普通矿山的施工，艺术性矿山的修复对施工人员艺术理解能力要求甚高，他们先要从设计图中观摩设计结构，并根据矿山实际造型进行微调，其次对于细节的把控也有极为严格的要求，因为山岩间的不同凹凸感、光线的明暗程度造成的感官差异，都会对整体外观结构造成很大的影响。

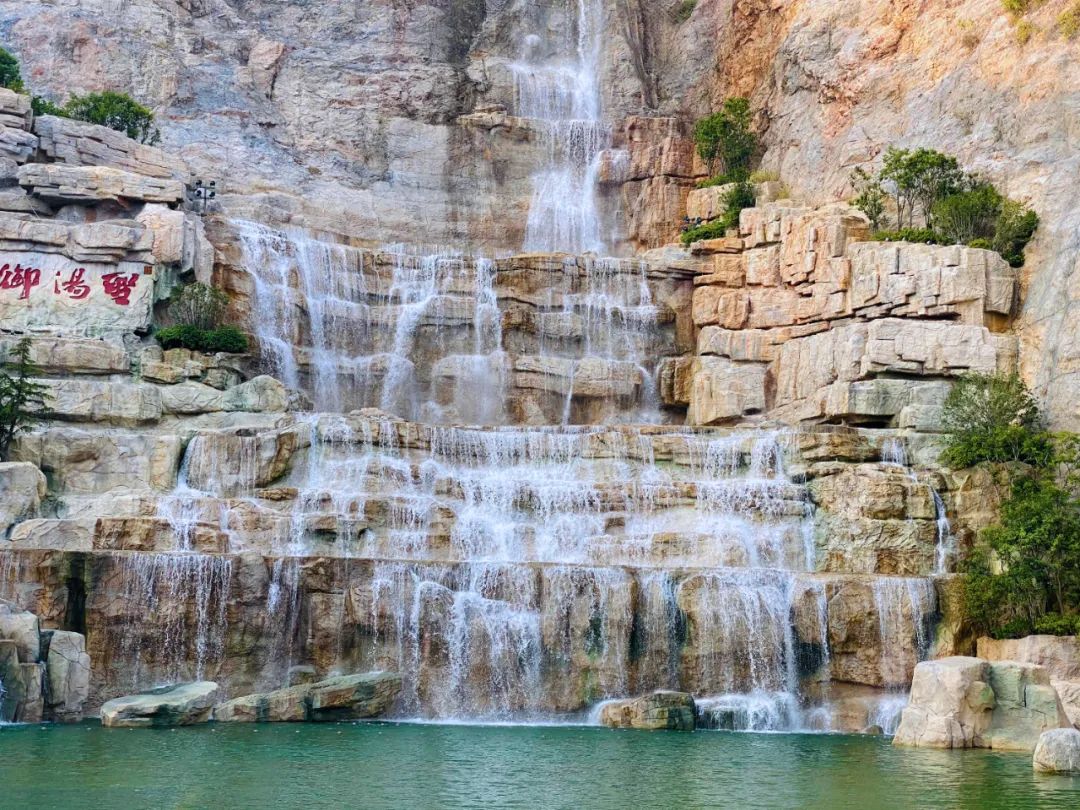

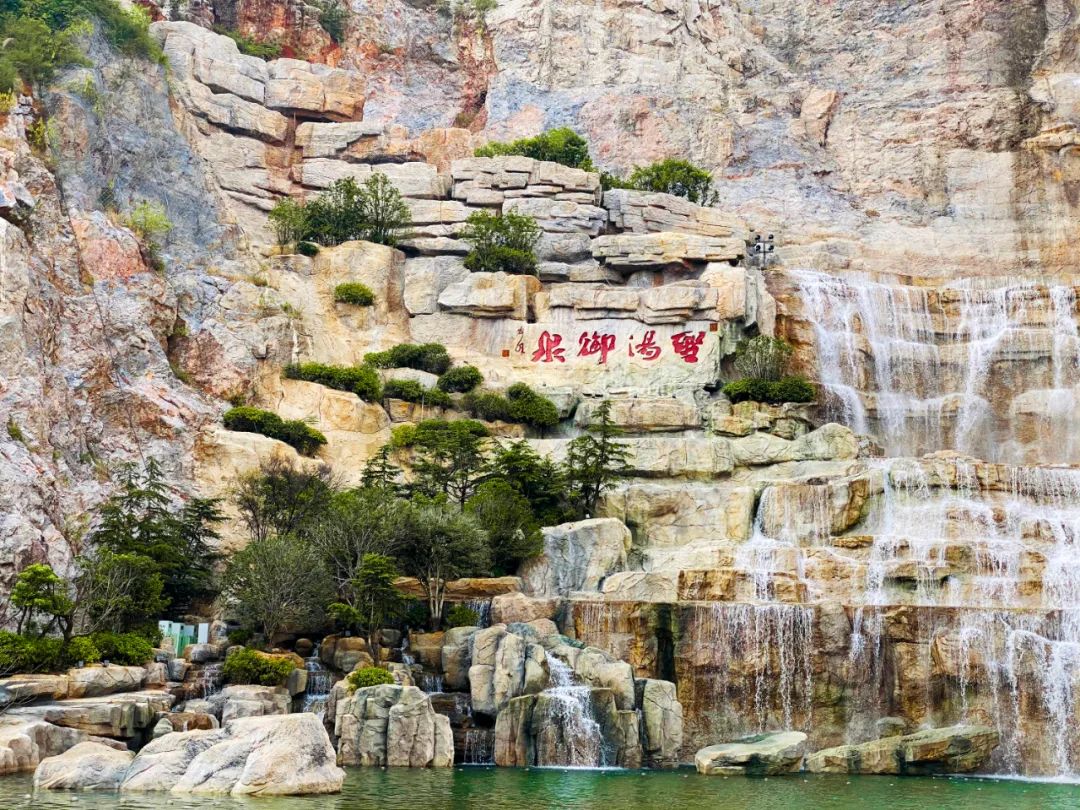

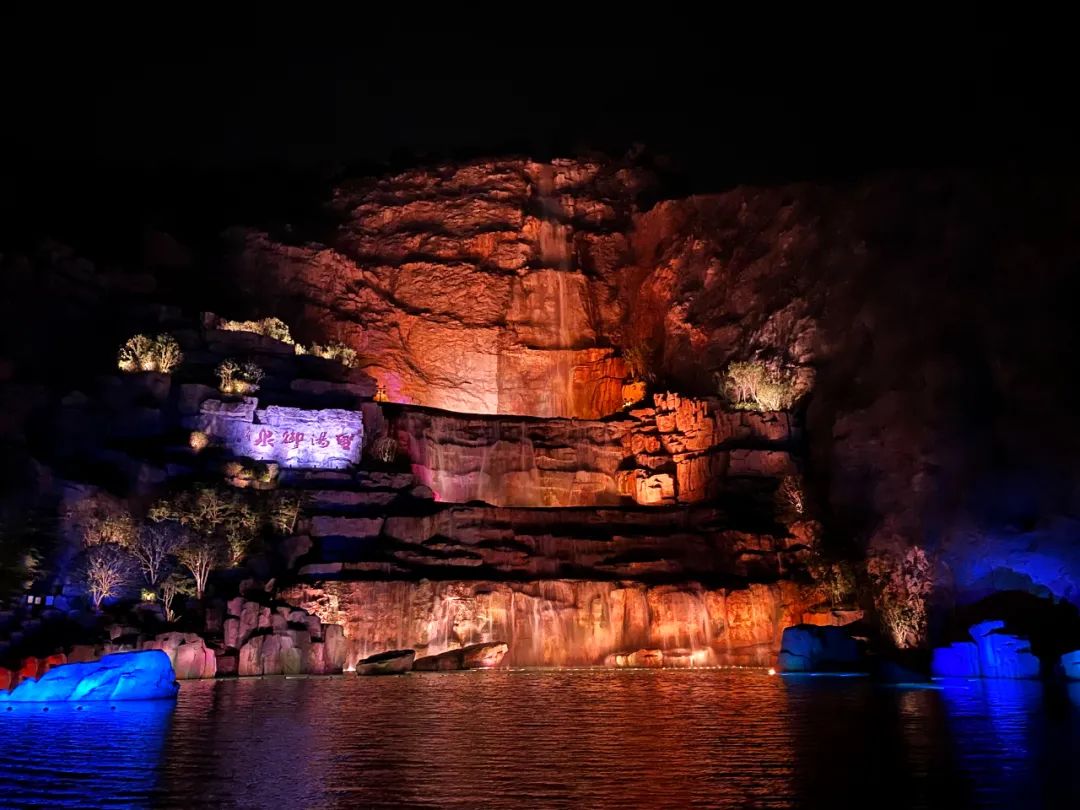

经过精心打磨成型，汤山矿坑攒子涧完成了华丽的蜕变，成为整个矿坑公园的点睛之笔，汤山矿坑公园百米高的瀑布，山石似真非真，虽假犹真，瀑布宛如天际线从天而降，轰鸣声响彻山谷，气势恢宏，溅起的水花，在阳光下折射出美丽的彩虹，置身其间似梦似幻，恍若人间仙境，耐人寻味。假山环山水之势，山水相依成自然之态，混假于真，宾主分明；如宋代画家郭熙所说：“山有三远。自山下而仰山巅谓之高远；自山前而窥山后谓之深远；自近山而望远山谓之平远。”山借水势，万物以水为灵，更显得大气磅礴。这壮阔的矿坑瀑布特色景观，仿佛黄河落天走东海，有着万里写入胸怀间的豪气；又宛如山体“伤口”上奋力开出的一朵花，顽强坚韧，飞流急湍间绽放别样的灵动与瑰丽。
一方面，苏氏山水山月园在此工程中完成了矿坑边坡治理生态修复的要求，减少地质灾害带来的危害；同时，也助力了汤山打造成世界著名特色温泉旅游风情小镇，另一方面，作为南京首个“生态修复、城市修补”生态艺术美学艺术创作的试点，这种艺术的改造，结合文化沉淀、思想酝酿，赋予场地新的生命力，使之光彩焕发，灿然重生。
作为南京“城市双修”的成功案例，南京汤山矿坑公园为工业遗址以及废弃棕地恢复建设提供了一个新思路，而崖壁瀑布景观，更是矿坑公园中山水结合、边坡修复的景观亮点，是日后同类型建设项目学习借鉴的优秀范例。
