假山喷泉设计与施工

发布日期:2017-11-21

一、假山喷泉基本知识
    1.喷泉的概念
   喷泉原是一种自然景观,是承压水的地面露头。庭园中的喷泉一般是为了造景的需要,人工建造的具有装饰性的喷水装置,指的是将水或其他液体经过一定压力通过喷头喷洒出具有特定形状的组合体,提供水压的一般为水泵。喷泉景观概括来说可以分为如下两大类。
    ①因地制宜,根据现场地形结构,仿照天然水景制作而成。如假山壁泉、假山涌泉、假山雾泉、假山管流、假山溪流、假山瀑布、假山水帘、假山跌水、假山水涛、漩涡等。
    ②完全依靠假山喷泉设备人工造景。近年来,这类假山水景在建筑领域广泛应用,发展速度很快,种类繁多,有假山音乐喷泉、假山程控喷泉、假山摆动喷泉、跑动喷泉、光亮喷泉、游乐喷泉、超高喷泉、激光水幕电影等。
    假山喷泉可以湿润周围空气,减少尘埃,降低气温。假山喷泉的细小水珠同空气分子撞击,能产生大量的负氧离子,因此,喷泉有益于改善庭园面貌和增进人体身心健康。
    2.假山喷泉的类型及规划形式
   (1)假山喷泉的类型喷泉的类型很多,大体上可以归纳为以下几类。
    ①普通装饰性假山喷泉。它由各种花形图案组成固定的喷水型。
    ②与雕塑结合的假山喷泉。假山喷泉的喷水形与柱式、雕塑等共同组成景观。
    ③水雕塑。即用人工或机械塑造出各种大型水柱的姿态。
    ④自控喷泉。多是利用各种电子技术,按设计程序来控制水、光、音、色,形成变幻的、奇异的景观。
    (2)假山喷泉的规划形式在选择喷泉位置、布置喷水池周围的环境时,首先要考虑喷泉的主题、形式要与环境相协调.喷泉和环境统一考虑,用环境渲染和烘托喷泉,以达到装饰环境,或借助假山喷泉的艺术联想来创造意境。
    在一般情况下,假山喷泉的位置多设于庭园的轴线焦点或端点处,也可以根据环境特点,做一些假山喷泉小景,布置在庭院中、门口两侧、空间转折处、公共建筑的大厅内等地点,采取灵活的布置,自由地装饰室内外空间。但在布置中要注意,不要把假山喷泉布置在建筑之间的风口风道上,而应当安装置在避风的环境中,以免大风吹袭,假山喷泉水形被破坏和落水被吹出水池外。
    喷水池有自然式和规则式两类,喷水的位置可居于水池中心,组成图案,也可以偏于一侧或自由地布置。还要根据喷泉所在地的空间尺度来确定喷水的形式、规模及喷水池的比例大小。环境条件与喷泉规划的关系见表2-1。
假山喷泉

  3.假山喷泉的水源
  假山喷泉的水源应为无色、无味、无有害杂质的清清水。因此,喷泉除用城市自来水作为水源外,其他如冷却设备和空调系统的废水等也可作为假山喷泉的水源。假山喷泉水体的水源种类宜采用下列水源:
    天然河、湖泊、水库水;雨水、雪水;工业循环用水;再生水;地下水;海水。除滨海或海上假山水景喷泉工程外,应优先采用天然淡水水源,在缺水地区应优先采用再生水源。
    4.假山喷泉的给排水方式

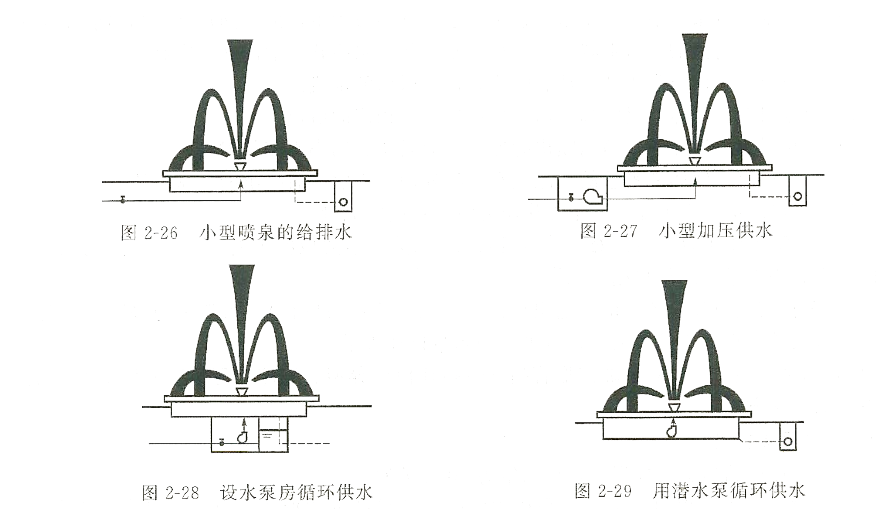

    ①对于流量在2-3L/s以内的小型喷泉,可直接由城市自来水供水,使用过后的水排人城市雨水管网,如图2 26所示。
    ②为保证假山喷水具有稳定的高度和射程,给水需经过特设的水泵房加压。喷出后的水仍排人城市雨水管网,如图2-27所示。

    ③为了保证假山喷水具有必要的、稳定的压力和节约用水,对于大型喷泉,一般采用循环供水。循环供水的方式可以设水泵房,如图2 28所示。也可以将潜水泵直接放在喷水池或水体内低处,循环供水,如图2 29所示。
假山喷泉水景

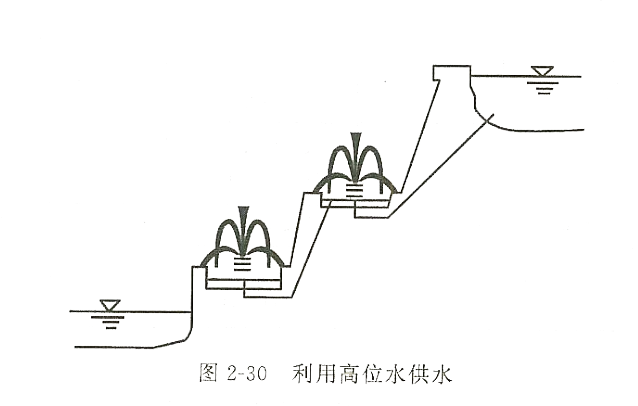

    ④在有条件的地方,可以利用高位的天然水源供水,用筚排除杂物等,如图2-30
所示。
假山鱼池设计

    为了保持喷水池的卫生,大型喷泉还可设专用水泵,以供喷水池水的循环,使水池的水不断流动,并在循环管线中设过滤器和消毒设备,以清除水中的杂物、藻类和病菌等。
二、喷泉喷头
    1.喷泉喷头常用术语
    (1)喷嘴压力流体从其中喷出的管嘴、孔口或缝隙。
    (2)喷泉喷头人工生成喷泉的喷头。它是把在压力作用下的液体(有时混有气体)通过接头进入单个或多个喷嘴,然后喷至空中的整体喷洒单元装置。
    (3)喷头流量(也称喷水量)  喷头在工作压力作用下,单位时间喷出的水量。
    (4)喷头工作压力  喷头喷水时,在接头上游20cm处的压力。
    (5)喷射水形效果喷头喷出水的艺术造型。其参数含射流的空间尺寸(如喷射高度和喷射水平范同)与射流的观赏形状(如永柱、水线状、水膜状,泡沫状,雾状等)。
    (6)纯射流液体未受干涉,从管嘴或孔口喷射出的水线。
    (7)泡沫射流液体通过喷嘴喷出时形成气液两相流的射流。
    (8)雾状射流液体通过喷嘴喷出时形成类似云状、细小水滴的射流。
    (9)水膜射流液体从平整的缝隙或在喷嘴外加上折射面后喷出的膜状射流。
    (10)额定流量喷头处于额定工作压力时所对应的流量。
    (11)额定工作压力  喷头处于最佳喷洒水形效果时所对应的压力。
    (12)喷射高度喷头在额定工作压力,无风的条件下射流可达到的稳定高度。
    (13)喷射水平范围喷头在额定工作压力,无风的条件下,射流在水平面上所能达到的稳定范围。可用喷射半径/直径、长度、宽度来表示。
    (14)推荐工作范围厂家对喷头处于较佳喷洒水形效果推荐的工作压力与流量的范围,在性能表中,用颜色或阴影格栅表示。
    (15)公称喷嘴口径喷头的喷嘴出口内径(以下简称为口径)。当喷头为多嘴喷头时,可用喷嘴数乘单个喷嘴口径值表示,也可以用当量口径表示。
    (16)当量口径一种对于非圆形管嘴(包括任何的异型、缝隙式等喷嘴)喷头和多嘴喷嘴口径的表达方式。
    2.常用喷头类型
    目前经常使用的喷头式样很多,可归纳为10种类型。
    (1)单射流喷头单射流喷头,是压力水喷出的最基本的形式,也是喷泉中应用最广的一种喷头。它不仅可以单独使用,也可以组合使用,能形成多种样式的喷水型。

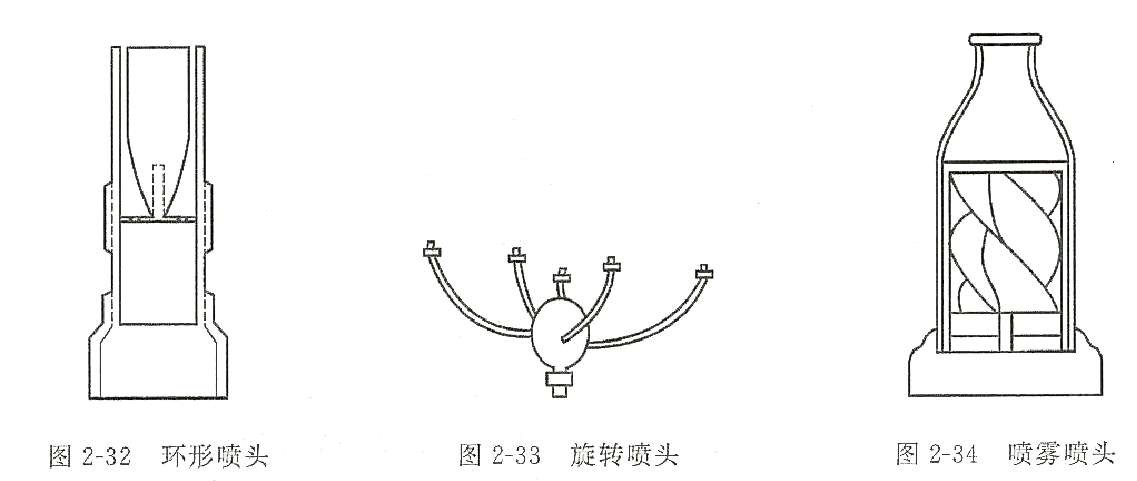

    (2)环形喷头这种喷头的出水口为环状断面,即外实中空。使水形成集中而不分散的环形水柱,它以雄伟、粗犷的气势跃出水面,给人们带来一种向上激进的气氛。环形喷头的构造如图2 32所示。
人造假山水景
    (3)旋转喷头它利用压力永由喷嘴喷出时的反作用力或用其他动力带动回转器转动,使喷嘴不断地旋转运动。从而丰富了喷水的造型,喷出的水花或欢快旋转或飘逸荡漾,形成各种扭曲线型,婀娜多姿,其构造如图2 33所示。
    (4)喷雾喷头这种喷头的内部装有一个螺旋状导流板,使水具有圆周运动,水喷出后,形成细细的水流弥漫的雾状水滴。每当天空晴朗,阳光灿烂,在太阳对水珠表面与人眼之间连线的夹角为40°36

’-42°18时,明净清澈的喷水池水面上,就会伴随着蒙蒙的雾珠,呈现出彩色缤纷的虹。如上海交通大学图书馆前的喷水池,其喷头构造如图2-34所示。图2-32环形喷头    图2 33旋转喷头    图2 34喷雾喷头
    (5)多孔喷头这种喷头可以由多个单射流喷嘴组成一个大喷头;也可以由平面、曲面或半球形的带有很多细小的孔眼的壳体构成的喷头,它们能呈现出造型各异的盛开的水花,其构造如图2-35所示。
    (6)扇形喷头这种喷头的外形很像扁扁的鸭嘴。它能喷出扇形的水膜或像孔雀开屏一样美丽的水花,如图2-36所示。
    (7)吸力喷头此种喷头是利用压力水喷出时,在喷嘴的喷口处附近形成负压区。由于压差的作用,它能把空气和水吸人喷嘴外的套筒内,与喷嘴内喷出的水混合后一并喷出,这时水柱的体积膨大,同时因为混入大量细小的空气泡,形成白色不透明的水柱。它能充分地反射阳光,因此光彩艳丽。夜晚如有彩色灯光照明则更为光彩夺目。吸力喷头又可分为吸水喷头、加气喷头和吸水加气喷头。
(8)蒲公英形喷头这种喷头是在圆球形壳体上,装有很多同心放射状喷管,并在每个管头上装一个半球形变形喷头。因此,它能喷出像蒲公英一样美丽的球形或半球形水花。它可以单独使用,也可以几个喷头高低错落地布置,显得格外新颖,典雅。
 (9)变形喷头这种喷头的种类很多,它们的共同特点是在出水口的前面,有一个可以调节的形状各异的反射器,使射流通过反射器,起到使水花造型的作用。从而形成各式各样的、均匀的水膜,如牵牛花形、半球形、扶桑花形等。
