庭院假山设计

水池设计与施工

发布日期:2017-11-15

一、水池的类型
水池的形态种类众多,其深浅和池壁、池底材料也各不相同,常有规则严谨的几何式和自由活泼的自然式之分,也有浅盆式(水深≤60mm)与深盆式(水深≥lOOOmm)之别,还有运用节奏韵律的错位式、半岛式、岛式、错落式、池中池、多边形组合、圆形组合式、多格式、复合式、拼盘式等。水池按其修建材料来分,可分为刚性结构和柔性结构两种。
 对于以回归自然,调节心情为目的而设计的庭园来说,水池是重要的构成元素。清澈幽凉的流水会给庭园增添无穷的魅力与美感。
二、水池设计
1.水池的平面设计
水池的平面设计,首先应明确水池在地面以上的平面位置、尺寸和形状,这是水池设计的第一步。水池的大小和形状需要根据整体园林工程建设来确定,其中水池形状设计最为关键,水池按池岸的线型种类分为以下两类。
(1)规则式水池规则式水池的池岸线围成规则的几何图形,显得整齐大方,是现代庭园建设中应用越来越多的水池类型。在西方庭园中的水池大多为规则的长方形或正方形。在我国现代庭园中,也有很多规则式水池,而规则式水池在广场及建筑物前,能起到很好的装点和衬托作用。
(2)自然式水池  自然式水池池岸线为自然曲线。在公园的游乐区中以小水面点缀环境,水池常结合地形、花木种植设计成自然式;在水源不太丰富的风景区及生态植物园中,也需要在自然式的水池培养荷花鱼类等各种永生生物。
2.水池立面设计
水池立面设计主要是立面图的设计,立面图要反映水池主要朝向的池壁的高度和线条变化。池壁顶部离地面的高度不宜过大,一般为20cm左右。考虑到方便游人坐在池边休息,可以增高到35-45cm,立面图上还应反映喷水的立面效果。
3.水池的剖面设计
庭园中的水池,一般深度相差不大,面积大的大小差异却很大。无论水池的大小、深浅,都必须做好结构剖面设计。
(l)砖石墙池壁水池水池深小于Im、面积较小的池壁,防水要求不高时,可以采用图2-6和图2—7的设计。
加二毡三油防水层,如图2-8所示。因为砖比毛石外形规整,浆砌后密实,容易达到防水效果,也可采用现代新型材料,如SBS改性沥青防水卷材等。
假山鱼池
(2)钢筋混凝土池壁水池钢筋混凝土池壁水池的特点是自重轻,防渗漏性能好,同时还可以防止各类因素所产生的变形而导致池底、池壁的裂缝。池底、池壁可以按构造要求配ø8 - 12钢筋,间距20-30cm。水池深度为600 - lOOOmm的钢筋混凝土水池的构造厚度配筋及防水处理可参考图2-9和图2 10。
假山设计
(3)水池剖面图的设计水池的剖面图,反映水池的结构和要求。剖面图从池壁顶部到池底基础标明各部分的材料、厚度及施工要求。剖面图要有足够的代表性。为了反映整个水池各部分的结构,可以用各种类型的剖面图。如比较简单的长方形水池,可以用一个剖切面,标明各部分的结构和材料。对于组合式水池,就要用两个或两个以上平行平面或相交平面剖切,才能够完全表达。如果一个剖面图不足以反映时,可增加剖面图的个数。
4.水池的管线安装设计

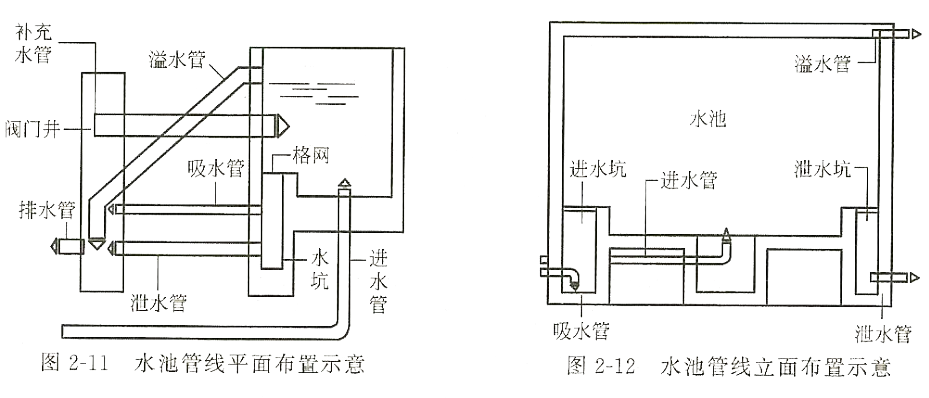

水池管线的布置设计,可以结合水池的平面图进行,标出给水管、排水管的位置。上水闸门井平面图要标明给水管的位置及安装方式。如果是循环用水,还要标明水泵及电机的位置。上水闸门井剖面图,不仅应标出井的基础及井壁的结构材料,而且应标明水泵电机的位置及进水管的高程。下水闸门井平面图应反映泄水管、溢水管的平面位置;下水闸井剖面图应反映泄水管、溢水管的高程及井底部、壁、盖的结构和材料。图2-11和图2-12分别为水池管线平面、立面布置示意。
假山鱼池
三、水池施工
1.刚性材料水池

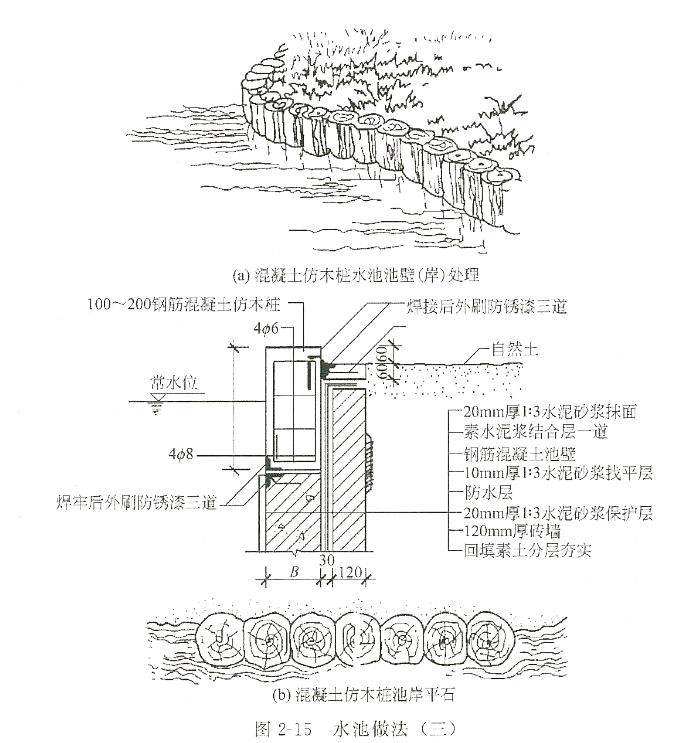

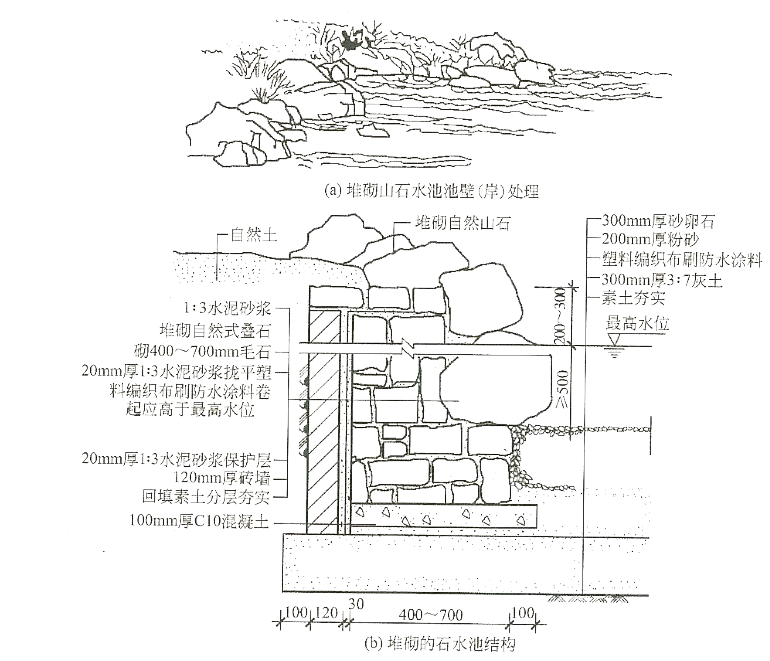

刚性材料水池做法如图2-13-图2-15所示,其一般施工工艺如下。
堆砌假山水池结构
(1)施工放样根据设计图纸定点放线。放线时,水池的外轮廓应包括池壁厚度。为便于施工,池外沿各边加宽50cm,用石灰或黄砂放出起挖线,每隔5-lOm打一小木桩,并标记清楚。方形(含长方形)水池,直角处要校正,并最少打3个桩。圆形水池,应先定出水池的中心点,再用线绳以该点为圆心,水池宽的一半为半径画圆,石灰标明,即可放出圆形轮廓。
人造景观工程
人造景观工程改造
(2)开挖基坑一般可采用人工开挖,如水面较大也可采用机挖。为确保池底基土不受扰动破坏,机挖必须保留200mm厚度,由人工修整。需设置水生植物种植槽的,在放样时应明确,以防超挖而造成浪费。种植槽深度应视设计种植的水生植物特性而定。
(3)池底施工
①依据不同情况分别加以处理。如果基土稍湿而松软时,可在其上铺厚为lOcm的碎石层,并加以夯实,然后浇筑混凝土垫层。
②浇完混凝土垫层隔l-2d(应视施工时的温度而定),在垫层面测量确定底板中心,然后根据设计尺寸进行放线,定出柱基以及底板的边线,画出钢筋布线,依线绑扎钢筋,接着安装柱基和底板外围的模板。
③在绑扎钢筋时,应详细检查钢筋的直径、间距、位置、搭接长度、上下层钢筋的间距、保护层及埋件的位置和数量,看其是否符合设计要求。上下层钢筋均应用铁撑加以固定,使之在浇捣过程中不发生变化。如果钢筋过水后生锈,应进行除锈处理。
④底板应一次连续浇完,不留施工缝。施工间歇时问不得超过混凝土的初凝时间。如果混凝土在运输过程中产生初凝或离析现象,应在现场进行二次搅拌后才能人模浇捣。底板厚度在20cm以内,可采用平板振动器,20cm以上则采用插入式振动器。
⑤池壁为现浇混凝土时,底板与池壁连接处的施工缝可留在基础上20cm处。施工缝可留成台阶形、凹槽形,加金属止水片或遇水膨胀橡胶止水带。
(4)池壁施工
①混凝土砖砌池壁。混凝土砖砌造池壁可简化混凝土施工的程序,但混凝土砖一般只适用于古典风格或设计规整的池塘。混凝土砖lOcm厚,结实耐用,常用于池塘建造。也有大规格的空心砖,但使用空心砖时,中心必须用混凝土浆填塞。有时也用双层空心砖墙中间填混凝土的方法来增加池壁的强度。用混凝土砖砌池壁的一个好处是,池壁可以在池底浇筑完工后的第二天再砌。一定要趁池底混凝土未干时将边缘处拉毛,池底与池壁相交处的钢筋要向上弯伸人池壁,以加强结合部的强度.钢筋伸到混凝土砌块池壁后或池壁中间。由于混凝土砖是预制的,因此,池壁四周必须保持绝对的水平。砌混凝土砖时要特别注意保持砂浆厚度均匀。
②混凝土浇筑池壁。做混凝土池壁时,特别是矩形钢筋混凝土池壁,应先做模板以固定之,池壁l5-25cm厚,水泥成分与池底相同。目前有无撑和有撑支模两种方法,有撑支模为常用的方法。当矩形池壁较厚时,内外模可在钢筋绑扎完毕后一次立好。浇捣混凝土时操作人员可进入模内振捣,并应用串筒将混凝土灌人,分层浇捣。矩形池壁拆模后,应将外露的止水螺栓头割去。
(5)水池粉刷为保证水池防水可靠,在作装饰前,首先应做好蓄水试验,在灌满水24h后未有明显水位下降后,即可对池底、壁结构层采用防水砂浆粉刷,粉刷前要将池水放于清洗,不得有积水、污渍,粉刷层应密实牢固,不得出现空鼓现象。
2、柔性材料水池
柔性材料水池的结构,如图2-16-图2-18所示,其一般施工工艺如下。
(l)放样、开挖基坑要求与刚性水池相同。
(2)池底基层施工在地基土条件极差(如淤泥层很深,难以全部清除)的条件下,才有必要考虑采用刚性水池基层的做法。不做刚性基层时,可将原土夯实整平,然后在原土上回填300-500mm的黏性黄土压实,即可在其上铺设柔性防水材料。
假山设计施工
(3)水池柔性材料的铺设 铺设时应从最低标高开始高标位置铺设。在基层面应先按照卷材宽度及搭接长度要求弹线,然后逐幅分割铺贴,搭接也要用专用胶黏剂满涂后压紧,防止出现毛细缝。卷材底空气必须排出,最后在每个搭接边再用自粘式封口条封闭。一般搭接边长边不得小于80mm,短边不得小于l50mm。如采用膨润土复合防水垫,铺设方法和一般卷材类似,但卷材搭接处需满足搭接200mm以上,且搭接处按0.4kg/m铺设膨润土粉压边,防止渗漏产生。
(4)柔性水池完成后,为保护卷材不受冲刷破坏,一般需在面上铺压卵石或粗砂作保护。
3.水池的给排水系统
(l)给水系统水池的绘排水系统主要有直流给水系统、陆上水泵循环给水系统、潜水泵循环给水系统和盘式水景循环给水系统四种形式。
①直流给水系统。直流给水系统将喷头直接与给水管网连接,喷头喷射一次后即将水排至下水道。这种系统构造简单、维护简单且造价低,但耗水量较大。直流给水系统常与假山、盆景配合,作小型喷泉、瀑布、孔流等,适合在小型庭园、大厅内设置。如图2 19所示。
假山鱼池设计
②陆上水泵循环给水系统。陆上水泵循环给水系统设有贮水池、循环水泵房和循环管道,喷头喷射后的水多次循环使用,具有耗水量少、运行费用低的优点。但系统较复杂,占地较多,管材用量较大,投资费用高,维护管理麻烦。此种系统适合各种规模和形式的水景,一般用于较开阔的场所,如图2-20所示。

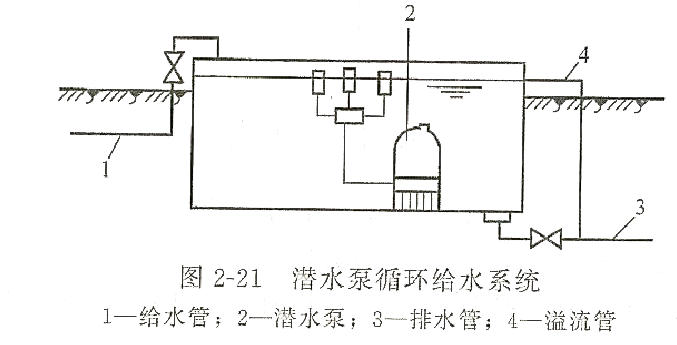

③潜水泵循环给水系统。潜水泵循环给水系统设有贮水池,将成组喷头和潜水泵直接放在水池内作循环使用。这种系统具有占地少,投资低,维护管理简单,耗水量少的优点,但是水姿花形控制调节较困难。潜水泵循环给水系统适用于各种形式的中型或小型喷泉、水塔、涌泉、水膜等。如图2-21所示。
假山鱼池

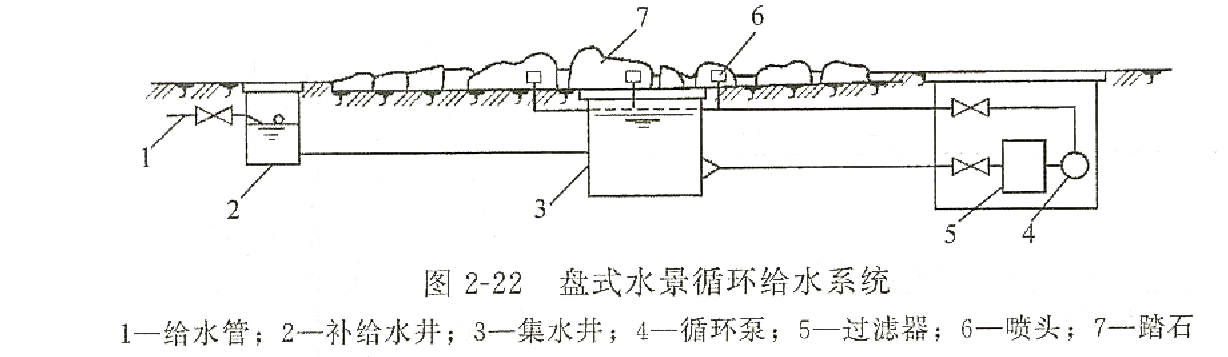

④盘式水景循环给水系统。盘式水景循环给水系统设有集水盘、集水井和水泵房。盘内铺砌踏石构成甬路。喷头设在石隙间,适当隐蔽。人们可在喷泉间穿行,满足人们的亲水感、增添欢乐气氛。该系统不设贮水池,给水均循环利用,耗水量少,运行费用低,但存在循环水易被污染、维护管理较麻烦的缺点。如图2 22所示。
人工造景技术

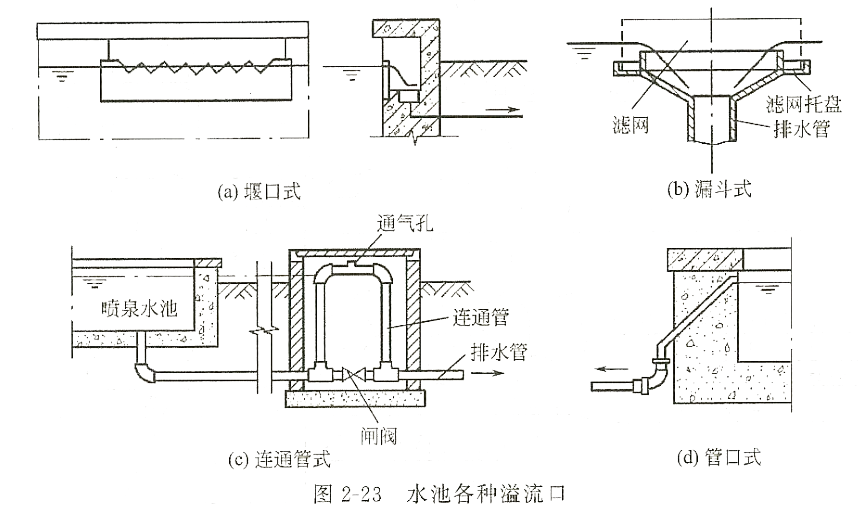

(2)排水系统为维持水池水位和进行表面排污,保持水面清洁,水池应有溢流口。常用的溢流形式有堰口式、漏斗式、管口式和连通管式等,如图2 23所示。
鱼池假山
大型水池宜设多个溢流口,均匀布置在水池中间或周边。溢流口的设置不能影响美观,并要便于清除积污和疏通管道,为防止漂浮物堵塞管道,溢流口要设置格栅,格栅间隙应不大于管径的1/4。
为便于清洗、检修和防止水池停用时水质腐败或池水结冰,影响水池结构,池底应有0. 01的坡度,坡向泄水口。若采用重力泄水有困难时,在设置循环水泵的系统中,也可利用循环水泵泄水,并在水泵吸水口上设置格栅,以防水泵装置和吸水管堵塞,一般栅条间隙不大于管道直径的1/4。
4.水池防渗水池防渗一般包括池底防渗和岸墙防渗两部分。池底由于不外露,又低于水平面,一般采用铺防水材料上覆土或混凝土的方法进行防渗,而池岸处于立面,又有一部分露出水面,要兼顾美观,因此岸墙防渗较之池底防渗要复杂些。水池常用的防渗方法如下。

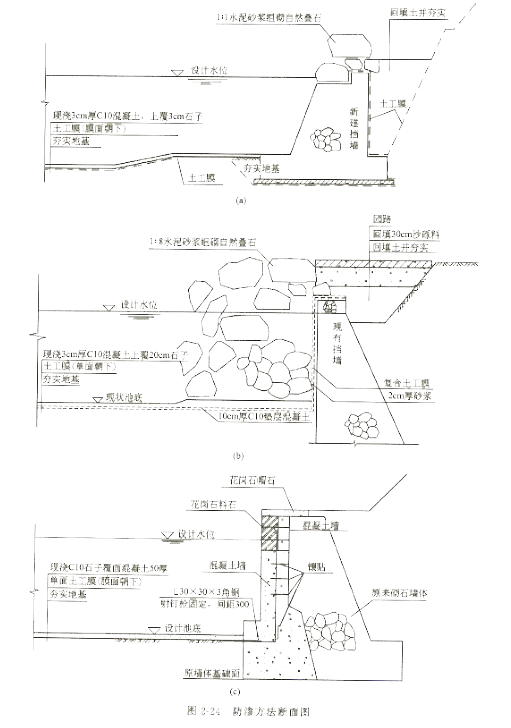

①新建重力式浆砌石墙,土工膜绕至墙背后的防渗方法。这种方法的施工要点是将复合土工膜铺人浆砌石墙基槽内并预留好绕至墙背后的部分,然后在其上浇筑垫层混凝土,砌筑浆砌石墙。若土工膜在基槽内的部分有接头,应做好焊接,并检验合格后方可在其上浇筑垫层混泥土。为保护绕至背后的土工膜,应将浆砌石墙背后抹一层砂浆,形成光滑面与土工膜接触,土工膜背后回填土。土工膜应留有余量,不可太紧。断面图如图2-24(a)所示。
 假山瀑布鱼池
这种防渗方法只要适用于新建的暗墙。它将整个暗墙用防渗膜保护,伸缩缝位置不需要经过特殊处理,若土工膜焊接质量好,土工膜在施工过程中得到良好的保护,这种岸墙防渗方法效果相当不错。
②在原浆砌石挡墙内侧再砌浆砌石墙,土工膜绕至新墙与旧墙之间的防渗方法,适用于旧岸墙防渗加固。这种方法中,新建浆砌石墙背后土工膜与旧浆砌石墙接触,土工膜在新旧浆砌石墙之间,与前述方法相比,土工膜的施工措施更为严格。施工时应着重采取措施保护土工膜,以免被新旧浆砌石墙破坏。『日浆砌石墙应清理干净,上面抹一层砂浆形成光面,然后贴上土工膜。新墙应逐层砌筑,每砌一层应及时将新墙与土工膜之间的缝隙填上砂浆,以免石块扎破土工膜。其断面图如图2-24(b)所示。
此方法在池岸防渗加固中造价要低于混凝土防渗墙,但由于浆砌石墙宽度较混凝土墙大,因此会侵占池面面积。
③做混凝土防渗墙上砌料石的防渗方法,适用于原有浆砌石岸墙的旧池区改造。这种方法将原浆砌石岸墙勾缝剔掉,清理,在其内侧浇筑30cm厚抗冻抗渗强度等级的混凝土,在水面以上外露部分砌花岗岩料石,以保证美观。这种岸墙防渗方法最薄弱的部位是伸缩缝处。在伸缩缝处应设止水带,止水带上部应高于设计常水位,下部与池底防渗材料固定连接,以保证无渗漏通道。其断面图如图2-24(c)所示。
此法主要用于旧池区的防渗加固,较之浆砌石墙后浇土工膜的方法,可以减少占用的池区面积,保证防渗加固后池区的蓄水能力和水面面积不会大量减少。这种方法的防渗材料其实就是混凝土,其质量的好坏直接影响着该方法的防渗效果。因此.在施工中一定要采取多种措施来保证混凝土的质量。另外,料石也有一部分处于设计水位以下,其质量不但影响着美观,在一定程度上也影响着防渗效果。因此,保证料石的砌筑质量也是保证岸墙防渗效果的一个重要方面。
5.水池试水
试水工作应在水池全部施工完成后才能进行。其目的是检验结构安全度,检查施工质量。
试水时应先封闭管道孔。由池顶放水人池,一般分几次进水,根据具体情况,控制每次进水高度。从四周上下进行外观检查,做好记录,如果没有特殊。清况,可继续灌水到储水设计标高。同时要做好沉降观察。
灌水到设计标高后,静置ld,进行外观检查,并做好水面高度标记,连续观察7d,外表面无渗漏及水位无明显降落方为合格。
6.室外水池防冻处理
水池防冻的处理,若为小型水池,一般是将池水排空,这样池壁受力状态是:池壁顶部为自由端,池壁底部铰接(如砖墙池壁)或固接(如钢筋混凝土池壁)。空水池壁外侧受土层冻胀影响,池壁承受较大的冻胀推力,严重时会造成水池池壁产生水平裂缝或断裂。

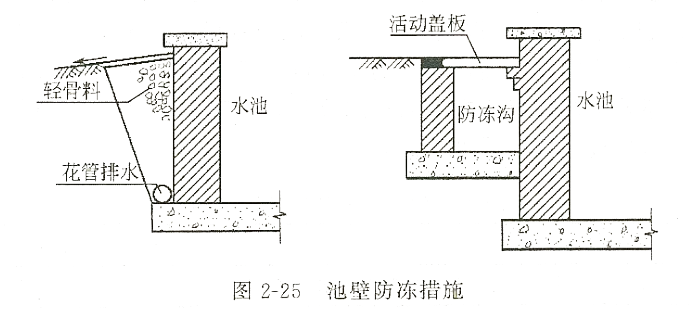

冬季池壁防冻,可在池壁外侧采用排水性能较好的轻骨料,如矿渣、焦渣或砂石等,并应解决地面排水,使池壁外回填土不发生冻胀情况,如图2 25所示,池底花管可解决池壁外积水(沿纵向将积水排除)。
在冬季,大型水池为了防止冻胀推裂池壁,可采取冬季池水不撤空,池中水面与池外地坪相持平,使池水对池壁压力与冻胀推力相抵消。因此,为了防止池面结冰胀裂池壁,在寒冬季节,应将池边冰层破开,使池子四周为不结冰的水面。在我国北方冰冻期较长,对于室外园林地下水池的防冻处理,就显得尤为重要。
