庭园绘图常识-常用绘图工具（二）
发布日期：2022-8-12．庭园制图基本规定
(l)图纸

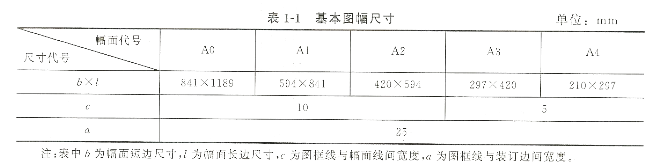

①图纸幅面的尺寸和规格。庭园制图采用国际通用的A系列幅面规格的图纸。AO幅面的图纸称为零号图纸，Al幅面的图纸称为一号图纸等。图纸幅面的规格见表1 1。
绘制图样时，图纸的幅面和图框尺寸必须符合表l-l的规定，表中代号含义如图1-16~图1-19所示。
当图的长度超过图幅长度或内容较多时，图纸需要加长。图纸的加长量为原图纸长边的1/8的倍数。仅AO-A3号图纸可加长，且必须延长图纸的长边。图纸长边加长后的尺寸见表1—2

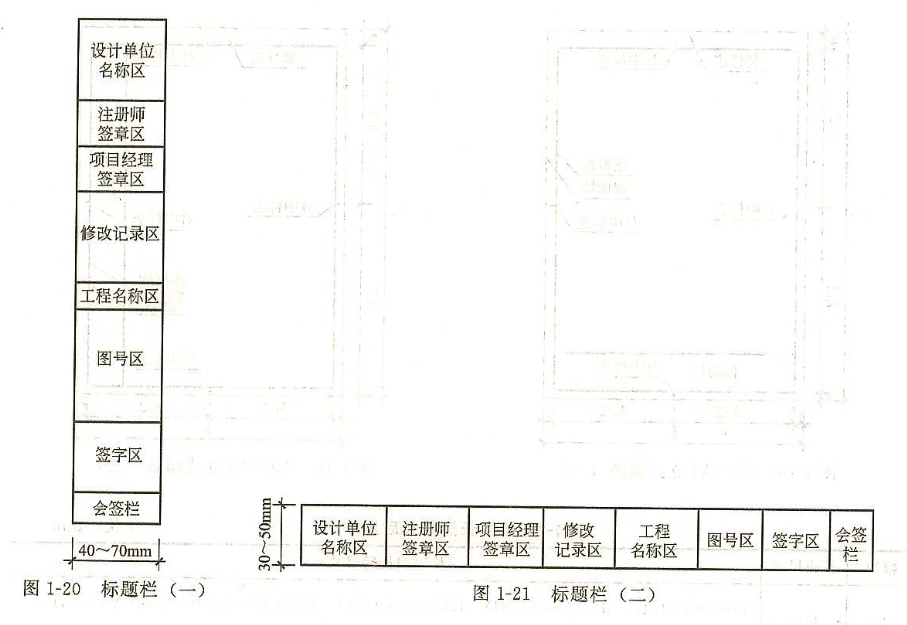

②标题栏。标题栏应符合图1 20、图1-21的规定，根据工程的需要选择确定其尺寸、格式及分区。签字栏应包括实名列和签名列，并应符合下列规定。
a．涉外工程的标题栏内，各项主要内容的中文下方应附有译文，设计单位的上方或左方，应加“中华人民共和国”字样；

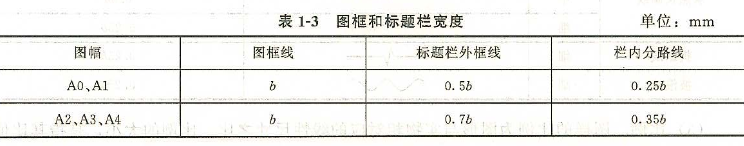

b．在计算机制图文件中当使用电子签名与认证时，应符合国家有关电子签名法的规定。 在绘制图框和标题栏时，还要考虑线条的宽度等级，见表1-3。

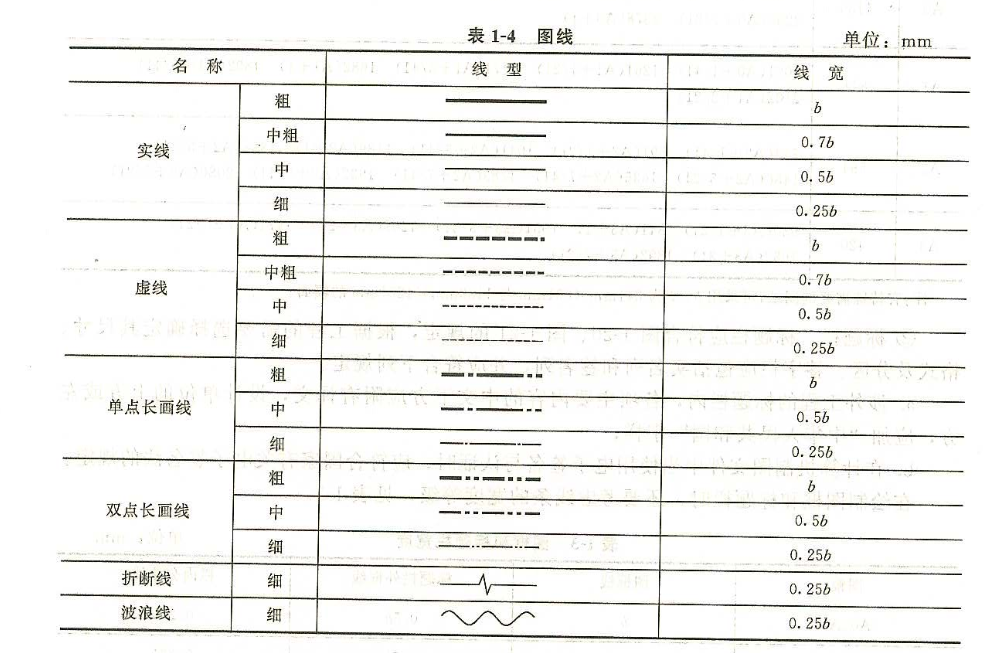

(2)图线庭园工程制图应选用的图线，见表1 4。

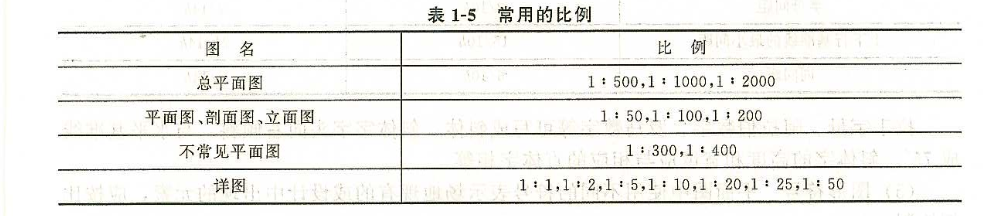

(3)比例 图样的比例为图形与实物相对应的线性尺寸之比。比例的大小，是指其比其比值的大小，如1:100。比如的符号为“：”，比例应以阿拉伯数字表示，如1:1，1:2、1：100等。比值大于1的比例称之为放大比例，比值小于1的比例称为缩小比例。庭园建筑施工图中常用的比例，见表1-5。
在庭园设计中，常用1：50或1：100的比例，稍大点的场地用1；200的比例，1：20的比例常用来绘制更小尺度的场地如屋顶花园或者露台。随着设计的深化，绘制细部时可能常会用到1:5的比例。
(4)字体图纸上有各种符号、字母代号、尺寸数字及文字说明。标点符号应清楚正确。各种字体均应笔画清晰、字体端正，排列整齐。
①汉字。汉字应采用国家公布的简化汉字，并用长仿宋字体。长仿宋字体的字高与字宽的比例大约为1：0.7。字体高度分20mm、l4mm、lOmm、7mm、5mm、3.5mm2.5mrn七级，一般应不小于3.5mm。字体宽度相应为l4mm、l0mm、7mm、5mm、3. 5mrn、2.5mm、1_8mm。长仿宋字体示例．如图1-22所示。
长仿宋字体的基本笔画一般有：点、横、竖、撇、捺、钩、挑、折等，掌握基本笔画的书写法，是写好整个字的先决条件。
长仿宋字的写法：
a.书写长仿宋字时，应先打好字格，以便字与字之间的间隔均匀、排列整齐，书写时应做到字体满格、端正，注意起笔和落笔的笔锋顿挫且横平竖直；
b．写长仿宋字时，要注意汉字的结构，并应根据汉字的不同结构特点，灵活处理偏旁和整体的关系；
c．笔画的书写都应做到干净利落、笔、落笔和转折等关键。
②字母、数字。图纸上拉丁字母、的规定。顿挫有力，不应歪曲、重叠和脱节，并特别注意起阿拉伯数字与岁马数字的书写和排列，应符合表1-6表1-6拉丁字母、阿拉伯数字与罗马数字书写规定。
拉丁字母、阿拉伯数字、罗马数字等可写成斜体，斜体字宇头向右倾斜，与水平基准线成75。。斜体字的高度和宽度应与相应的直体字相等。
(5)图形符号平面图中使用不同的符号表示场地现有的或设计中出现的元素，应按比例绘制。
①索引符号、详图符号。图样中的某一局部或构件，如需另见详图时，应以索引符号索引，如图1-23 (a)所示。索引符号由直径为8-lOmm的圆和水平直径组成，圆和水平直径应以细实线表示。索引出的详图与被索引出的详图同在一张图纸内时，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线，如图1-23 Cb)所示。索引出的详图与被索引出的详图不在同一张图纸内时，在索引符号的上半圆中用阿拉伯数字注明该详图的编号，在索引符号的下半圆用阿拉伯数字注明该详图所在图纸的编号，如图l-23(c)所示，数字较多时，可加文字标注。
索引出的详图，如采用标准图时，应在索引符号水平直径的延长线上加注该标准图集的编号。需要标准比例时，文字在索引符号右侧或延长线下方，与符号下对齐。
索引符号，当用于索引剖面详图时，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧应为剖视方向，零件、杆件的编号用阿拉伯数字按顺序编写，以直径为5-6mm的细实线圆表示，同一图样应保持一致。
详图的位置和编号应以详图符号表示。详图与被索引出的图样在同一张图纸内时。详图符号的圆用直径为14mm的粗线表示，当应在详图符号内用阿拉伯数字注明详图的编号，当详图与被索引出的图样不在同一张图纸内时，应用细实线在详图符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引的图纸编号。
②连接符号。施工图中，当构件详图的纵向较长、重复较多时，可省略重复部分，用连接符号相连。连接符号用折断线表示所需连接的部位，当两部位相距过远时，折断线两端靠图样一侧要标注大写拉丁字母表示连接编号。两个被连接的图样要用相同的字母编号，如图1-28所示。
③对称符号。施工图中的对称符号由对称线和两端的两对平行线组成。对称线用细点画线表示，平行线用细实线表示。平行线长度为6-lOmm，每对平行线的间距为2～3mm，对称线垂直平分于两对平行线，两端超出平行线z- 3mm，如图1-29所示。
④剖切符号。剖视的剖切符号用粗实线绘制，它由剖切位置线和剖视方向线组成，剖切位置线的长度大于剖视方向线的长度。一般剖切位置线的长度为6-lOmm，剖视方向线的长度为4-6rmm。剖视剖切符号的编号为阿拉伯数字，按剖切顺序由左至右、由上至下连续编排，并注写在剖视方向线的端部，如图1-30所示。需转折的剖切位置线，在转角的外侧加注与该符号相同的编号。建（构）筑物剖面图的剖切符号通常标注在±0．ooo标高的平面图或首层平面图上。
断面的剖切符号用粗实线表示，长度宜为6-lOmm，且仅用剖切位置线而不用剖视方向线。断面剖切符号的编号宜采用阿拉伯数字，按顺序连续编排，并应注写在剖切位置线的一侧，编号所在的一侧为该断面的剖视方向。
剖面图或断面图，当与被剖切图样不在同一张图纸内时，应在剖切位置线的另一侧注明其所在图纸的编号，也可以在图纸上集中说明。
⑤引出线。施工图中的引出线应以细实线绘制，它由水平方向的直线或与水平方向成30°、45°、60°、90°的直线，或经上述角度再折为水平线组成。文字说明宜注写在水平线的上方或端部，如图1-32 (a)、(b)所示。索引详图的引出线与水平直径线相连接。

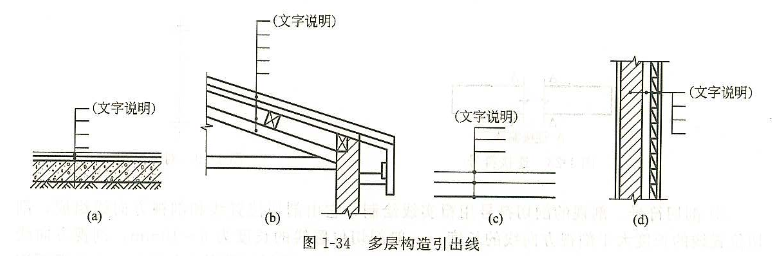

同时引出几个相同部分的引出线，宜相互平行，也可集中于一点的放射线，如图1 33所示。多层构造或多层管道共用的引出线要通过被引出的各层。文字说明注写在水平线的上方或端部，说明的顺序由上至下，与被说明的层次一致。如层次为横向排序时，则由上至下的说明顺序与由左至右的层次相一致，如图1-34所示。
(6)尺寸标注。尺寸的标注与组成，见表1-7。
(7)指北针与风玫瑰图指北针宜用细实线绘制，其形状如图1-35 (a)所示，圆的直径宜为24mm，指针尾部的宽度宜为3mm。需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8。
风玫瑰图是指根据某一地区气象台观测的风气象资料绘制出的图形，分为风向玫瑰图和风速玫瑰图两种，一般多用风向玫瑰图。风向玫瑰图表示风向和风向频率。风向频率是在一定时间内各种风向出现的次数占所有观察次数的百分比。根据各方向风的出现频率，以相应的比例长度，按风向中心吹，描在用8个或16个方位所表示的图上，然后将各相邻方向的端点用直线连接起来，绘成一个形式宛如玫瑰的闭合折线，就是风玫瑰图。图中线段最长者即为当地主导风向。粗实线表示全年风频情况虚线表示夏季风频情况，如图1-35(b)所示。
