假山园林技术文案

假山瀑布设计案例图片及假山设计要求

发布日期:2017-10-30

假山瀑布是以假山为主体,结合水源,植被、瀑池等,于一体的人工艺术景观作品。假山瀑布山水景观凸显出制作以精美、妙趣横生、还朴归真,协调统一为原则,休闲娱乐、提高环境意识为目的,合理地运用地形规划,以水流造势,更显得假山瀑布生机盎然。这也是假山造景中十分重要的一环,山水融合,更显天然,依山傍水乐趣决然不同。水是生命之源,潺潺流水划过人工假山,形成壮丽的瀑布,因为有水,使沉静的山体焕发出新的活力。人工假山水景配套设施也尤其重要,需要庭院楼阁,桥梁建筑等搭配与点缀,才能让人造山景更趋于完美。它们皆属观景台,可以在这里欣赏到独特的自然风景。

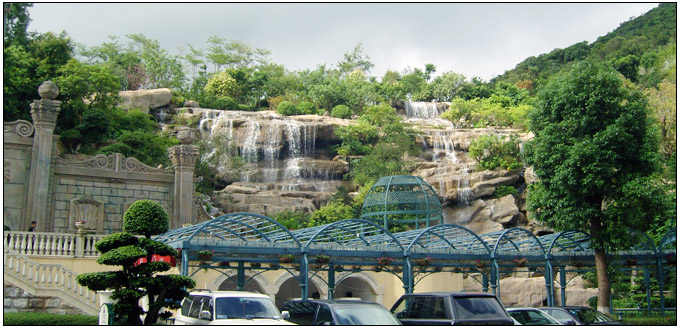

假山瀑布造景
一、假山瀑布设计要求
(1)、假山的分类
1、天然假山石堆砌:天然假山石主要是通过天然石料进行拼装堆砌的假山。假山石主要有以下几种:

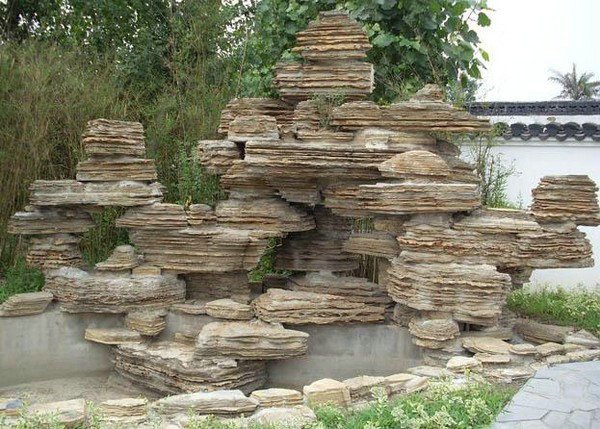

千层石假山石:产于江苏太湖和四川西昌一带,是沉积岩的一种,有深灰色、褐色和土黄色等色调,有的层中夹砾石。千层石形状如国画中的折带效,质地极坚硬,体重,不吸水,可加工。
千层假山石

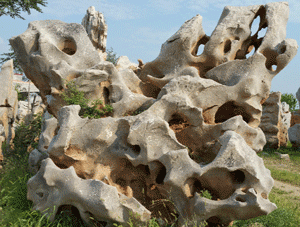

太湖石假山石:天然的太湖石有青、白、黑三色,质地坚硬,浸润不枯。
假山石料

黄蜡石假山石:黄蜡石以黄色为多见,其中以纯净的明黄为贵,另外,有蜡黄、土黄、鸡油黄、蛋黄、象牙黄、橘黄等色。主要产于两广地区,又以产于广东东江沿岸(河源)及潮州的质地最好。
假山石料素材

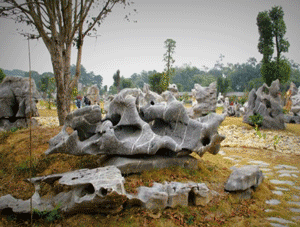

英石假山石:英石,又称英德石,产于广东省英德市。英石本色为白色,因为风化及富含杂质(如金属矿物铜、铁等)而出现多色泽,有黑色、青灰、灰黑、浅绿等色,常见黑色、青灰色,以黝黑如漆为佳,石块常见杂白色方解石条纹。
假山石料

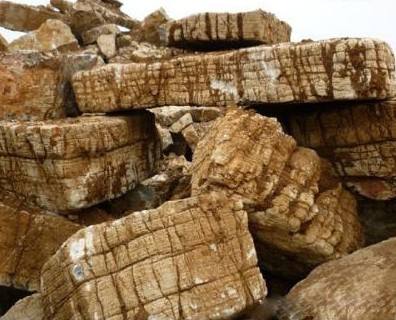

龟纹石假山石:产于长江流域一带,因受江水冲刷积淀而成,属硬质石淡褐,石纹效法如锯截斧砍,但龟裂自然,最适宜表现大江和江河驳岸及散点石造景。
天然假山石

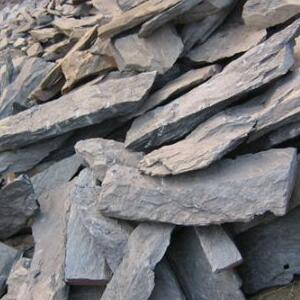

斧劈石假山石:产于我国较多地区,犹以江苏武进、丹阳的斧劈石最为有名。斧劈石属硬质石。
假山塑石材料图片
天然假山石属于自然形成石块,是假山制作中不可缺失的一个部分。

2、人工合成假山石:人工合成假山石目前主要原材料有GRC、速凝水泥、镀锌网、钢筋结构混合而成。
他们是通过结构化去模仿自然假山石,最终达到以假乱真的目的。自然,人工假山石也具备一定的优点,从结构上来说,它无固定的形态特征,可以任意塑形。其次在大型假山中,因钢筋结构,内置中空,大大减少了本身体重,而本身的承重能力因钢筋结构搭建显得强大许多。有了这个优势,屋顶假山才能展示更多的成果。假山在上色上极其考量工程师的色彩认知水平。
grc假山石
两者假山石各有有缺,因此很多时候都把他们有机统一起来。真假参半,更显自然,这也是仿真技术的不断创新的成果。无论在造型、形态、颜色必须自然、逼真、有生趣,再与水流相结合,形成仿真假山瀑布。

二、假山瀑布设计案例
叠层假山瀑布

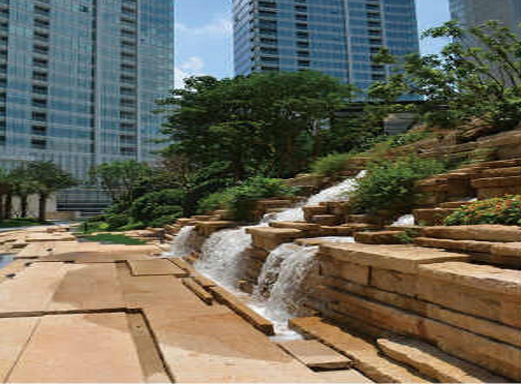

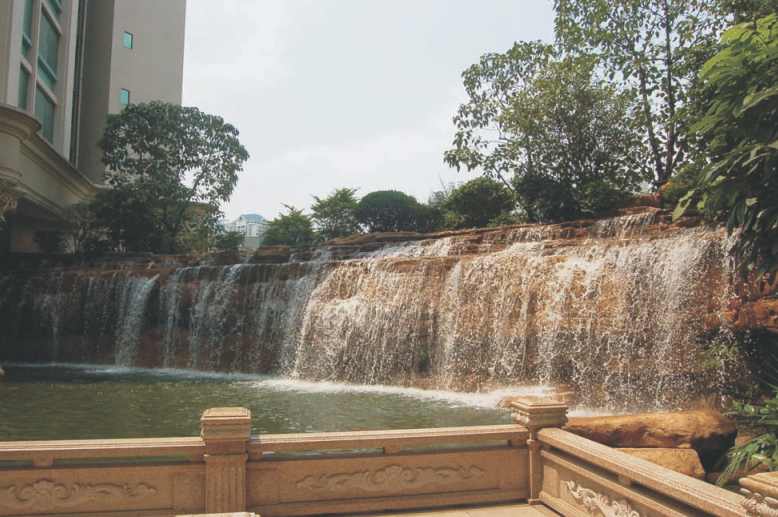

1、叠层假山瀑布以层为面,体态婀娜,以山为基,以水为媒,外置植被点缀,锻造出丰富视觉感受。
广州汇悦台叠水假山瀑布
(广州汇悦台叠水假山瀑布)
大型立式塑石假山瀑布
2、立式假山瀑布,主要以山体改造相结合,气势磅礴,水雾弥漫,彰显梦幻色彩,水景壮阔,观赏价值极高。
奥森温泉假山瀑布
(澳森温泉酒店假山瀑布)

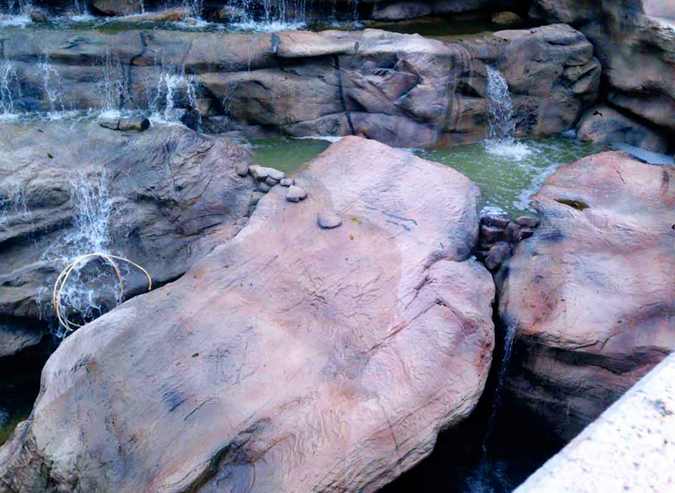

肌理假山瀑布
3、假山瀑布以艺术搭配合理美观,以景抒情,更具有美感。
从都二期水景假山瀑布
(从都二期水景假山瀑布)

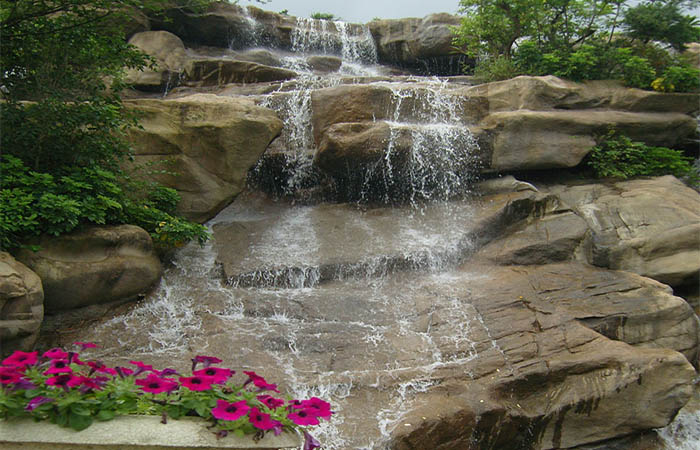

4、庭院水景假山以点带面,结合环境,细水长流更显幽静。
深圳南方国际广场假山瀑布
(深圳南方国际广场假山瀑布)

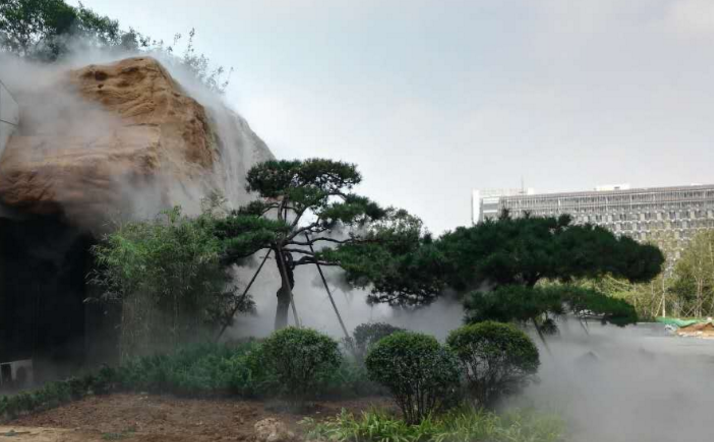

5、以假山瀑布壮观大气为主,结合人工喷雾系统,两者相辅相成,营造出秘境氛围。假山瀑布与科技互补,更能展示假山之美。
济南泉源广场特色假山水景工程
(济南泉源广场特色假山瀑布)
6、假山喷泉以水为载体,错落有序,因水柱高低而形态万千,观赏值高,成为园中亮点。
圳麒麟山庄假山瀑布
(深圳麒麟山庄假山瀑布)
假山瀑布搭配亭子
7、假山跌水和景观亭结合,空间效果更加饱满,富有诗情画意。
庭院楼阁假山
碗场坝生态广场假山瀑布
8、假山瀑布上设置了木栏杆和亲子活动项目,增进几分亲情童趣。
假山瀑布造景

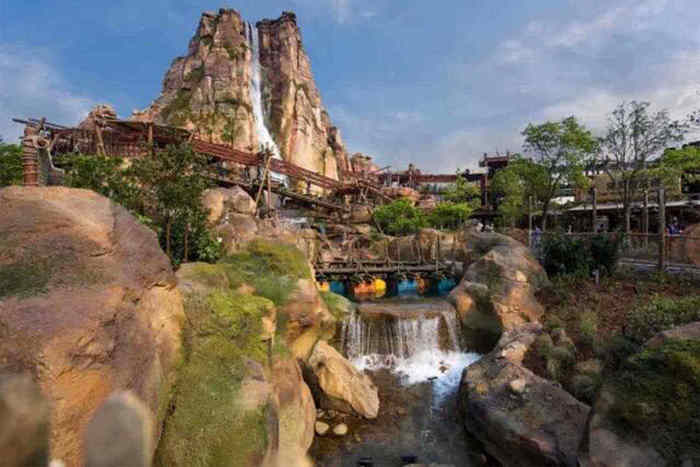

(上海迪士尼假山瀑布景观)
假山瀑布和小桥流水结合
9、假山瀑布、小桥流水、植物凉亭,这些丰富的元素组合在一起,各具功能,观赏性强。
假山景观设计
(深圳麒麟山庄假山瀑布

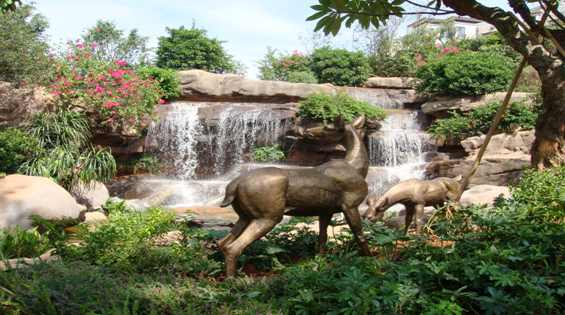

10、假山瀑布中加入了麋鹿雕塑,场景立即充满丛林趣味,富有中国山水画的仙灵之气。
假山设计
(深圳紫麟山庄)
景观入口瀑布
11、将假山水景作为入口标志景观,简洁大气,强调了山水游园主题。
假山瀑布石刻艺术
(黄山新安大好山水假山瀑布景观)
园区入口假山瀑布

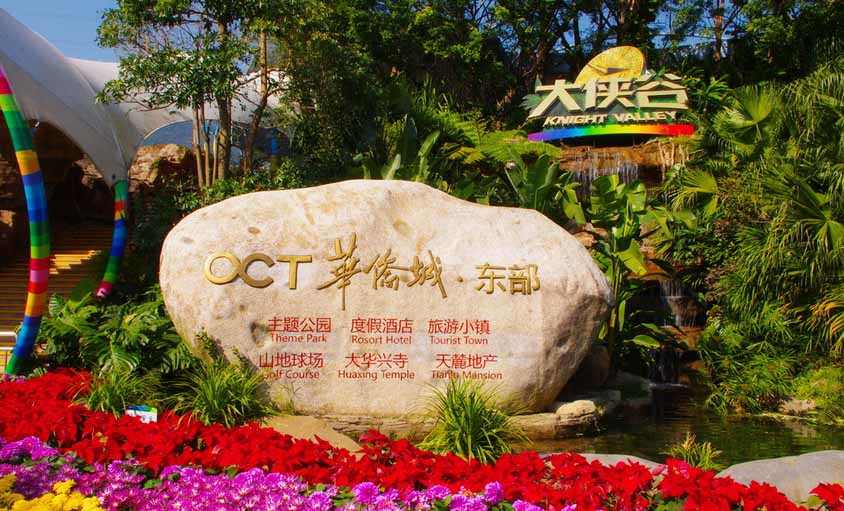

12、园区入口节点标识用山石瀑布来表现,更能体现生态家园的主题。
旅游景点大门假山景观
(深圳东部华侨城入口假山瀑布水景)

特色假山瀑布

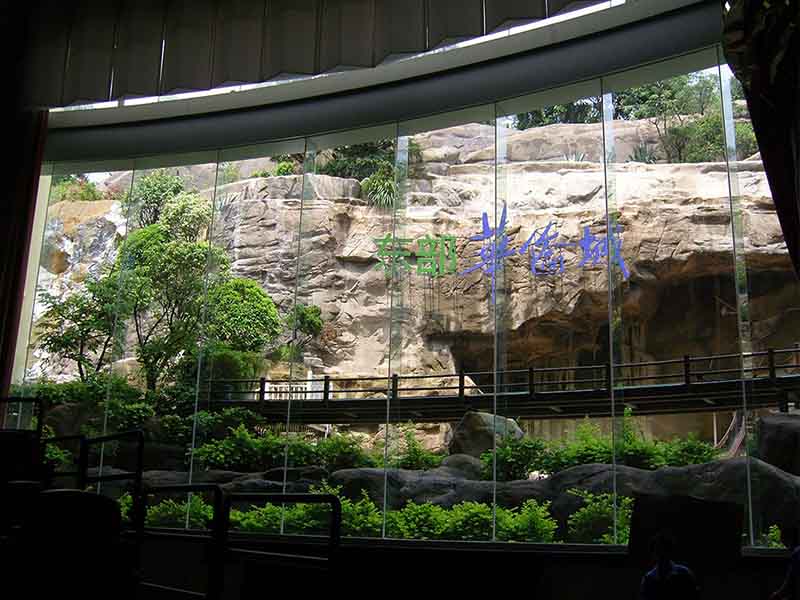

13、特色的假山石,在某些区域有不同的体验,在景观设计中把假山瀑布引入商业范畴。
假山瀑布水景
(深圳东部华侨城多功能剧场假山瀑布景观)

改造山体假山瀑布

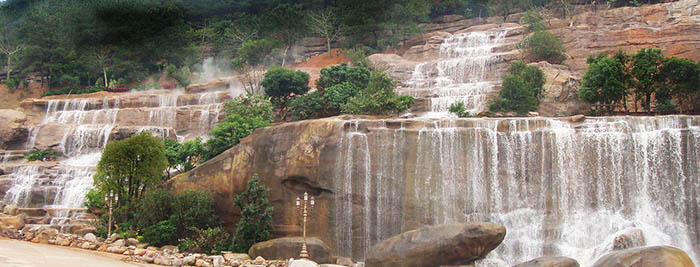

14、通过山体改造创作出别树一帜的自然假山瀑布景观,气势宏大,冲击心灵,让人舒适宁静。
梅州客天下假山瀑布水景
(梅州客天下假山瀑布水景)
假山瀑布夜色

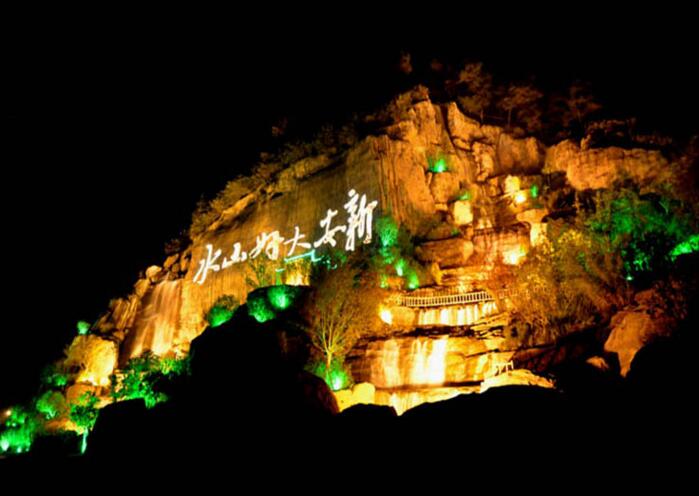

15、跌瀑的水花和水雾在灯光下如薄纱一般轻盈,四周绿树环绕,气氛非常浪漫。夜色更显宁静,更突出假山瀑布独特之美。
假山瀑布夜色之美
(黄山新安大好山水假山瀑布夜景)
16、城市的灯光融合瀑布之美,渲染出一种别致的色彩,俯视而下,显得假山瀑布格外清新动人,令人留恋。
济南源泉广场假山瀑布夜景
(济南源泉广场假山瀑布夜景)
以古典美展示的假山瀑布
17、以古典美展示的假山瀑布,富有时代感,在展示自然风光的同时,以古典建筑为伴,更显古老神秘。
深圳市茵特拉根酒店假山瀑布景观
(深圳茵特拉根酒店假山瀑布景观)

三、假山瀑布设计概要

1、自然假山石,选石很重要,从色泽、纹理、表面形状相近的石块,石块大小搭配要合理、均匀。这样避免了差异太大产生的不协调效果。

2、假山石在置入时,要保证稳定性,保证假山受力点的平衡,可避免因重量过重导致单侧崩塌。
3、山体结构型假山要注意土质松软程度去考虑是否需要加固。防止在施工和观赏假山瀑布时发生石块跌落等风险问题。
4、人工塑石假山一般用钢筋混凝土结构主体做骨架或用型钢结构做主体骨架。钢结构硬度高,耐腐蚀,不易折断,大大增加了塑形假山时的承重能力。可以设计各种颠覆平衡的特殊作品。
5、钢筋混凝土主体结构,应由专业结构设计师设计,应预留与钢筋网连接的预埋件。
6、应有可靠的混凝土基础,主体与基础连接牢固;

假山常见问题
四、假山瀑布设计常见问题
1、假山瀑布设计显得做作,与自然假山差异性大显得不逼真。
2、假山瀑布水景与当地的气候、土质不协调。
3、假山瀑布水量不足导致与预期效果相差甚远。
4、基础设计太小或基础埋深不够,导致假山整体变形。
5、假山瀑布在制作过程中工艺上没按照要求制作。如商家要求用5层镀锌网,制作商却只用了三层。
假山瀑布设计理念
五、假山瀑布的设计理念
人造假山瀑布设计要点_设计案例说明
人造假山瀑布是展示自然山水之秀丽的原生态人工造景工艺,小则以庭院假山为基,大则以大地艺术假山为例设计景观艺术形态,其中塑石假山瀑布则问典型说明。自然形态中的瀑布景观如何引用在人造假山瀑布中去,这也成为一项课题,为了更逼真的模拟瀑布实景,以瀑布为蓝本对设计假山瀑布做出以下基础原则要求:

1、呈自然之态
在假山瀑布的创作中,应师法自然,以自然瀑布为模板,引外观和气势作为造景的依据,以山体结构特征为载体,利用水的可塑性,创造逼真的假山瀑布景观。仿真石与自然石料相互交错,天然和谐,难辨真伪,水石交融,浑然天成,宛如高山流水,悠扬而轻快,展示出自然磅礴之美增进游玩乐趣。

2、展自然之魂
瀑布是极具有象征意义的,因此假山瀑布注入魂是很重要的。假山瀑布展示出了人性之美--“包容”、“阔达”、“奉献”等特性,假山瀑布同时还蕴意这缔造者的“坚持”,对美的更深层探索,它是一条真龙之眼,画龙点睛都不足于表达它自然之魂。

3、携自然之景
自然美景多不胜数,其日月星辰皆是自然之态,将其置入假山瀑布中更显得生机盎然。王安石对瀑布的赞美极为贴切“拔地万重清嶂立,悬空千丈素流分。共看玉女机丝挂,映日还成五色丈。”峭壁悬崖,洁白的水流悬挂,就好像玉女织的丝锦,阳光照在上面,产生了五色花纹。(备注:五色这里是阳光与水雾发生折射产生的彩虹。如光经过三菱镜后发生折射会产生多彩条纹一个原理。)然假山瀑布不仅能观赏更有休闲之趣。亭阁置于假山瀑布之侧更具美感,更具有文化气息,在亭阁煮酒赏瀑更是别有一番风味,更富有诗情画意,可以借一年四季的天气变化,加之大自然中的植物配置等而产生的形、声、色、光、影等,使假山瀑布无论运作与否都展现出不同的美景。自然界的天象是丰富多彩的:日、月、星、光、雾等都能引入假山瀑布中。如刘禹锡对瀑布的吟咏:“石坚澈清响,叶动承余洒。前池明月中,见是银河泻。”天上的月映入静态的水池中,虚虚实实,在假山瀑布不运作时能观赏到月趣。要使假山瀑布的美感更具有文化气息,更富有诗情画意,可以借一年四季的天气变化,加之大自然中的植物配置等而产生的形、声、色、光、影等,使假山瀑布无论运作与否都展现出不同的美景。

4、循自然之理
在假山瀑布的设计中,归本自然,泉源汇聚成溪成瀑。设计做一个曲折无尽的源头,这就是循其理。也许有更深的假山瀑布之理,在驻足观赏假山水景时,感悟设计者设计心境及意图,悟到水是观之灵物,从而能更深的感悟到人生之理。因此,人们对假山瀑布的鉴赏并不止于形、声、色等外在美,而是能深入到它所体现的人生哲理的隐喻。去感悟假山瀑布带来的人生哲理。

5、传自然之神
一段诗句展示出了假山瀑布的传神的自然之美“且来池上看堆翠,更向峰前认撒珠。触石有云时点缀,随风无雨自沾濡。”假山瀑布不仅仅止于诗画,它更是诗画的实体。假山瀑布以模拟自然生态寻自然之道而造,因此,设计假山瀑布的关键是必须领会自然的神韵,根据实际情况创造不同的景观。
言而总之,假山瀑布是借自然之势,造自然之态,塑山造型,展自然特性,以精工细作为技,雅俗共赏,以瀑布水理,水流或取二次塑形,所得之假山瀑布,无疑更为道法自然,虽为人作,宛自天开。

设计重点
六、假山瀑布的设计重点
假山瀑布的设计要点由水流量、落水堰口、瀑布底衬、瀑身、水池、循环水泵、净水设备及循环管道系统等组成。

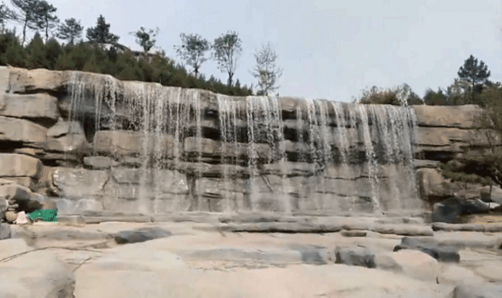

水流量
假山瀑布的水流量不同,营造出的气势也不同。
假山瀑布对于水流量的控制有一定的要求,他根据假山瀑布下落的高度、水流的厚度的不同也有不同的效果。水流量越小,展示出的瀑流越稀薄。如2米高的瀑流,宽度为0.5m³/s以上更显自然,若更高的水层则要增大水流量,这样才能满足整体水流,否则会形成断层效应。
瀑布水景计算:
瀑布跌落时间的计算公式为:
t=(2h/g)1/2
t为瀑布跌落时间,单位s;
h为瀑布跌落高度,单位m;
g为重力加速度,9.8m/s2;

瀑布体积计算公式为
V=α*w*b*h
V为瀑布所需水体积,单位m3;
α为系数,可取1.05~1.1;
w为瀑布宽度,单位m;
b瀑身的厚度,单位m;
h瀑布的跌落高度,单位m;

瀑布流量计算公式为
Q=V/t
Q为瀑布流量,单位m3/s;
V为瀑布体积,单位m3;
t为瀑布跌落时间,单位s;

落水堰口
不同造型的假山瀑布可以通过落水堰口形式来塑造,它的意境也可以通过落水堰口的处理来表达。一个水流量的多少取决于落水堰口深浅,如平滑细腻的落水堰口使水体的下落流畅柔和,表达出一种宁静高雅的意境;而凸凹粗糙的落水堰口则使水体的下落参差激荡,伴随一些雾气,表达出一种磅礴壮丽的气势。举个贴切的例子:一个塑料袋装满水,在内部搓个同样的小洞,因水的深浅不同,水压也会不同,表现出水流量也不同,如果要造势则把孔位开得凹凸则可。凹槽的水量整体比平米大,因此看上去水量会湍急。这也是通过落水堰口控制水流塑造不同假山瀑布形态的直接办法。


水池
水池是一个瀑布高潮的一种体现手法,设计者通过水池可有对瀑布的整体水流量实行管控。从细流到大瀑布,水量不断增加,其中核心奥秘就是水池,通过循环水泵及循环管道,把水从池中抽到上层水域,通过控制循环水泵达到控制水流的大小。这也是假山瀑布能展示出摄人心魂的豪壮之举。循环水管根据瀑流大小决定水流释放量。
