庭园绘图常识-常用绘图工具(一)

发布日期:2017-11-10

 1、常用绘图工具
(1)绘图板绘图板一般用胶合板制成,主要用来铺放和同定图纸,是庭园制图过程中经常使用的最基本的工具之一。常用绘图板的规格有O号、1号、2号、3号等,其尺寸比同号图纸尺寸略大,在使用过程中可以根据需要选定。普通绘图板是由框架和面板组成,其短边称为工作边,面板称为工作面。绘图板侧边要求平直,特别是工作边更要平整;板面要求平整、软硬适度。绘图板不可受潮或高热,以防板面翘曲或破裂,不能用刀具或硬质器具在图板上任意刻画。固定图纸时,应用胶带纸粘贴,不可用其他任何对板面有破坏作用的方法固定。
(2)绘图纸绘图纸要求纸面洁白、质地坚硬,用橡皮擦拭不易起毛。画线时,墨线条清晰,不扩渗。绘图纸常用于绘制底图,图纸幅面应符合国家标准,绘图纸不能卷曲、折叠和压皱。
(3)绘图笔绘图笔有直线笔、绘图小钢笔、绘图墨水笔等。

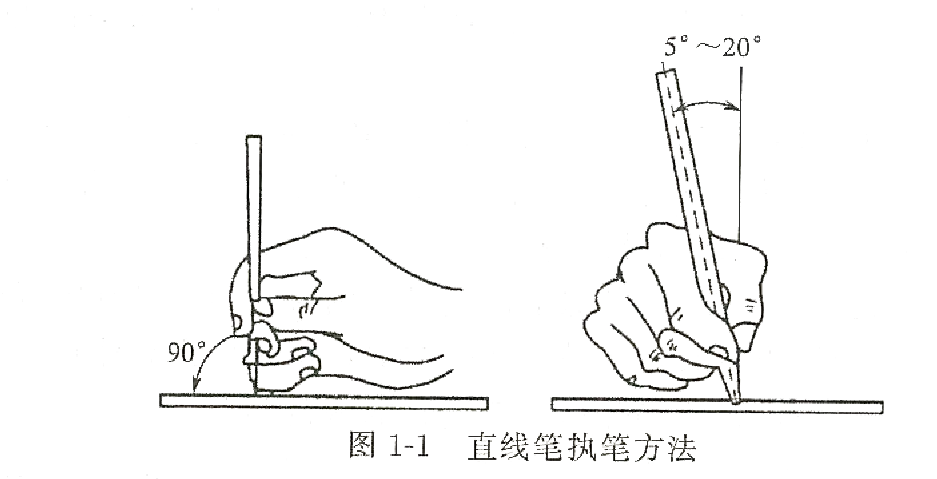

①直线笔的笔尖形状似鸭嘴,又称鸭嘴笔,是一种常用的描图工具。直线笔的笔尖由两块钢叶片组成,可用螺钉任意调整问距,确定墨线粗细。往直线笔注墨时,应用绘图小钢笔或注墨管小心将墨水加入两块钢叶片的中间,注墨的高度一般为4-6mm。画线时,直线笔应位于铅垂面内,即笔杆的前后方向与纸张保持90。,使两叶片同时接触图纸,并使直线笔向前进方向倾斜5。-20。,如图1-1所示。画图速度和用力程度要均匀。用力轻、速度快则图线细,用力重、速度慢则图线粗。描绘一条线的中途不能停顿,以防出现墨迹。画细线时,调整螺钉不要旋得太紧,以免笔叶变形,用完后应清洗擦净,放松螺钉后收藏好。

庭园景观

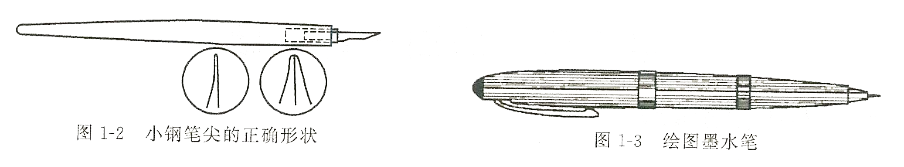

②绘图小钢笔由笔杆、笔尖两部分组成,用来写字、修改图线,也可用来为直线笔注墨。使用时注墨要适量,笔尖要经常保持清洁干净。利用笔尖的圆尖、扁薄写出仿宋体的笔画和笔锋,如图1 2所示。
③绘图墨水笔(又称针管笔)是专门用来绘制墨线的,除笔尖是钢管且内有通针外,其余部分的构造与普通钢笔相同,如图1-3所示。笔内针管有多种规格,供绘制图线时选用。使用时如发现流水不畅,可将笔上下梭动,当听到管内有撞击声时,表明管心已通,即可继续使用。使用绘图墨水笔与使用直线笔一样,笔身的前后方向与图纸要垂直,让笔头针管管口边缘都接触纸面。为保证墨水流畅,必须使用专用绘图墨水,用完后应及时清洗针管。
景观设计

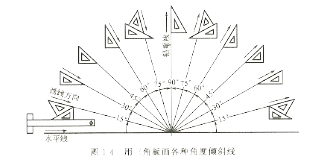

(4)三角板三角板的大小规格很多,绘图时可灵活选用,一般宜选用板面略厚,两直角边有斜坡,边上有刻度或有量角刻线的三角板。三角板常与丁字尺配合使用,可画垂直线与丁字尺工作边成15°、30°、45°、60°、75°等各种斜线。一副三角板有两块,一块是两个锐角分别为30°和60°的直角三角形,另一块是45。等腰直角三角形,两块三角板配合使用,能画出垂直线和各种角度倾斜线及其平行线,如图1-4所示。

假山制图

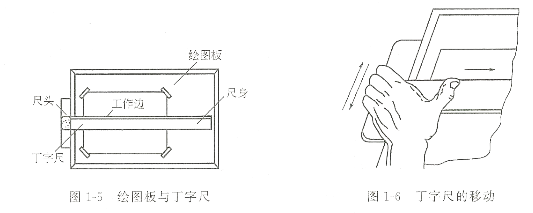

(5)丁字尺丁字尺又称T形尺,由互相垂直的尺头和尺身组成,尺身上有刻度的一边为工作边,一般用有机玻璃制成。丁字尺分l200mm、900mm、600mm三种规格,丁字尺主要用来画水平线或配合三角板作图,如图1-5和图1 6所示。

景观设计绘图

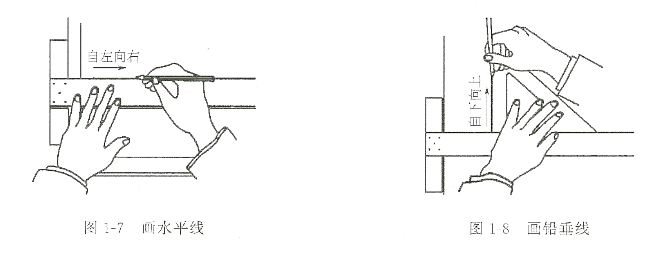

为了保证所画线条的质量,作图时应注意丁字尺的尺头必须靠着绘图板的左侧边,右手大拇指轻压尺身,其余手指扶住尺头,稍向右按,使尺头靠近绘图板工作边。画线时,自左向右画水平线,如图1-7所示。三角板靠在丁字尺工作边上自下向上画铅垂线,如图1-8所示。

假山设计

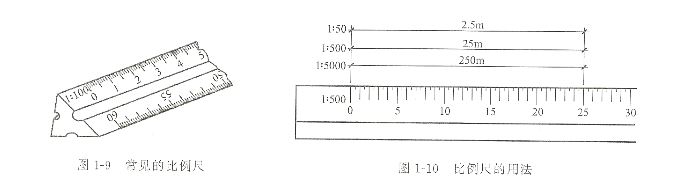

(6)比例尺比例尺又称三棱尺,是刻有各种比例的直尺,用来度量某比例下图上线段的实际长度或将实际尺寸换算成图上尺寸的工具,如图1-9所示。比例为图上距离与实际距离之比,值越大,比例就越大。相同物体用不同比例绘制时,比例越大,图上的尺寸就越大。常用的三棱比例尺刻有六种不同的比例,比例尺上刻度所注数字的单位是“m”。如图1 10所示为1:100的比例,但对1:50、1:5000等比例仍可变通运用。比例尺只能用来量尺寸,不能作直尺用,以免损坏刻度。比例尺的用法,如图1 10所示。

比例设计

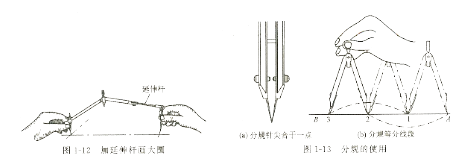

(7)圆规与分规圆规是画圆和圆弧的工具,一条腿安装针脚,另一条腿可装上铅芯、钢针、直线笔三种插脚,如图l-ll(a)所示。圆规在使用前应先调整针脚,使针尖稍长于铅笔芯或直线笔的笔尖,取好半径,对准圆心,并使圆规略向旋转方向倾斜,按顺时针方向从右下角开始画圆,域圆或圆弧都应一次完成,如图1-ll(b) -(d)所示。在画半径较大的圆弧时,应折弯圆规的两脚,使两脚均与纸面垂直。画更大的圆弧时,要接上延长杆,如图1 12所示。另外,圆规铅芯宜磨成凿形,并使斜面向外。铅芯硬度比画同种直线的铅笔软一号,以保证图线深浅一致。

工程工具

l一作分规用针尖捕腿;2一作圆规用铅笔插腿;3一描图用鸭嘴笔插腿;4一画大园用延伸杆

分规常用于量取线段或等分线段,分规的两腿端部均装有固定钢针,使用时,要先检查分规两腿的针尖合拢时是否汇合于一点,如图1-13 (a)所示。用分规等分线段时,先将分规张开到每等分长度,然后试分,如不足或超出时,根据差量再调整分规。如图1-13(b)所示,在三等分线段时,由于分规张开距离不够,需将分规再张大B3的1/3后,继续试分。注意等分时分规运动方向,如图1-13 (b)所示。

分规的使用

(8)横板模板可用来辅助作图,以便提高工作效率。模板的种类非常多.一类为专业模板,如工程结构模板、家具制图模板等,这些模板上一般刻有该专业常用的一些尺寸、角度和几何形状;另一类为通用型模板,如圆模板、椭圆模板等。用模板作直线时,笔可稍向运笔方向倾斜,作圆或椭圆时笔应该尽量与纸面垂直,且紧贴图形缘。当作墨线图时,为了避免墨水渗到模板下弄脏图线,可以用胶带粘上垫纸贴到模板下,使模板稍稍离开图面0. 5-1. Omm。

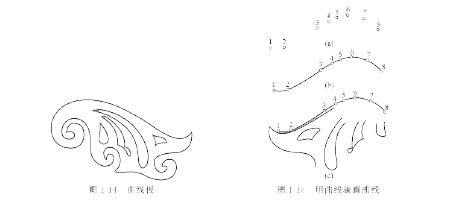

(9)曲线板曲线板有复式曲线板和单式曲线板两种,是画非圆曲线的专用工具之一,如图1 14所示。复式曲线板用来画简单曲线;单式曲线板用来画较复杂的曲线,每套有多块,每块都由一些曲率不同的曲线组成。在工具线条图中,建筑物、道路、水池等的不规则曲线都应该用曲线板绘制。

 画曲线时,应先徒手把曲线上各点轻轻地依次连接成圆滑的细线,如图1-15(a)、(b)所示。然后选择曲线板上曲率相当的部位进行画线,一般每画一段线最少应有三个点与曲线板上某一段吻合,如图1-15(c)中的1、2、3点。与已画成的相邻线段重合一部分,还应留出一小段不画,作为下段连接时过渡之用,以保持曲线光滑。
