庭园假山工程概论
第一节  庭园概述
庭园又称庭院,是建筑物前后左右或被建筑物包围的场地。庭园的主要特点有两个:一是有相对稳定的区域,并有围墙或栅栏围合;二是最大限度地满足功能要求,与建筑功能相辅相成.
应该注意的是,庭园的侧重点在于建筑布局与规划,以及其中的叠山、理水、植物、小品、铺装等造园要素的组织,只在庭院间点缀适当的花木山石不足以成为独立的景观。没有景观意义的场地,即使规模庞大,也不能称为庭园。
假山设计
二、庭园的类型
常见庭园主要有以下几种类型。
(1)建筑附属庭园  建筑附属庭园在形式上相对复杂,所涉及的范围也比较笼统,这种庭园初只是人们为了美化建筑、平衡视觉落差而设立的装饰性区域,在后来不断发展创新的过程中才逐渐演变成庭园类型。因此,这种类型的庭园通常都被设立在建筑的角落、屋顶或墙壁的外部等一些区域,通常只适合与建筑同时出现。
(2)建筑内部庭园  建筑内部庭园是由窒外的庭园延伸而来的。室内庭园通常都设有顶盖.因此不会受到自然环境或天气的影响,可以方便地供人们随时使用。室内庭园的种类相对丰富多样,按照庭园所在位置的不同就可分为边庭、中庭、连接庭、多层庭和独立庭等多种形式。因此,可以根据庭园周边的环境、形式以及界面的不同来进行合理选择,从而在实现发挥庭园本身功能的同时,还可起到美化室内环境的作用。
(3)私人宅邸庭园  庭园是私人小住宅建筑中不可或缺的一部分,可供房子的主人休息、活动或纳凉使用。作为个人居住生活的空间,私人宅邸庭园在规模卜不宜太过庞大,以避免喧宾夺主,掩盖了住宅本身的风采。除了规模以外,私人庭园在布局和风格等方面没有太多的局限性,可以按照住宅主人的要求进行灵活设计,重点是要营造出一个既舒适又美观的生活空间。
(4)社区公共庭园  社区所指的是按照某种社会特征或地理位置而划分的功能性区域,是一个公共的场所。设立在社区中的庭园需要具有开放、美观、功能齐全等多种特征,同时还应该与其周围的建筑和环境相协调,从而营造出一种美好、和谐的视觉效果,带给社区居民一份好的心情。

第三节  假山结构
假山的基本结构可分为基础、山体和山顶三大部分。假山结构设计的任务,就是要解决假山各部分的连接关系,并使假山各部分构造成为假山整体。

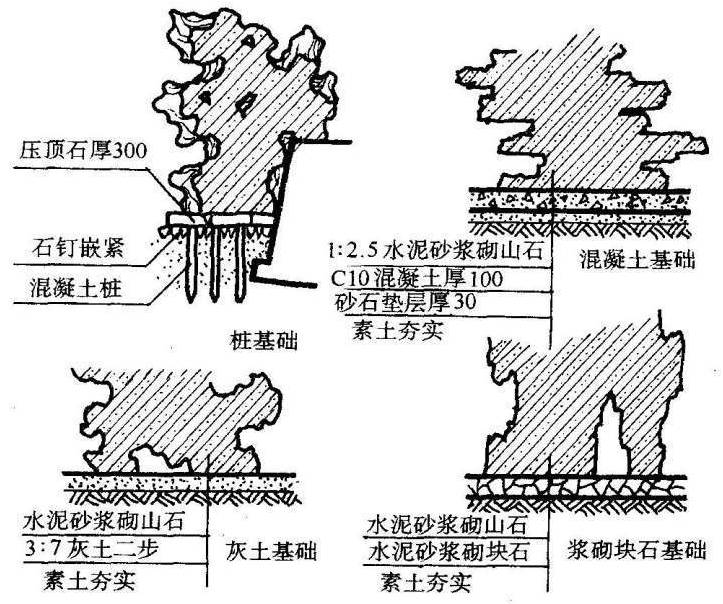

一、假山基础
人造土山和低矮的石山一般不需要基础,山体直接在地面上堆砌。
高度在3m以上的石山,就要考虑设置适宜的基础了。
一般来说,高大、沉重的大型石山,需选用混凝土基础或块石浆砌基础;
高度和重量适中的石山,可用灰土基础或桩基础。

1.混凝土基础:
素土夯实层之上,可做一个砂石垫层,厚30-70mm;垫层上面即为混凝土基础层。混凝土层的厚度及强度,在陆地上可设计为100-200mm,用C15混凝土,。在水下,厚度为500mm左右,强度采用C20。在施工中,如遇坚实的地基,则可挖素土槽浇注混凝土基础。
2.浆砌块石基础:
可用1:2.5或1:3水泥砂浆砌一层块石,厚度为300-500mm;水下砌筑所用水泥砂浆应为1:2。块石基础层下可铺30mm厚粗砂作找平层,地基应作夯实处理。
用水泥砂浆砌筑块石可采用浆砌与灌浆两种方法。
3.灰土基础:
主要是用石灰和素土按3:7的比例混合而成。
灰土每铺一层厚度为30cm,夯实到15cm厚时,则称为一步灰土。一般高度在2m以上的假山,其灰土基础可设计为一步素土加两步灰土。2m以下的假山,则可按一步素土加一步灰土设计。
假山结构
4.桩基础:
用木桩或混凝土桩打人地基做成的假山基础,即桩基础,桩基主要用在土质疏松地方或新的回填土地方。
木桩基础多用直径10—15cm,长1一2m的杉木桩或柏木桩做桩基,木桩下端为尖头状。做混凝土桩基,先要设计并预制混凝土桩,其下端仍应为尖头状。
桩木按梅花形排列,称“梅花桩”,桩木相互的间距约为20cm 。桩木顶端可露出地面或湖底10--30cm,其间用小块石嵌紧嵌平,再用平正的花岗石或其它石材铺一层在顶上,作为桩基的压顶石。或者,用一步灰土平铺并夯实在桩基的顶面,做成灰土桩基也可以。
5.灰桩基础:是在地面均匀地打孔,再用石灰填满孔洞并压实而构成的一种假山基础形式。桩孔里的石灰吸潮后膨胀凝固,从而使地面变得坚实起来。一般用作小体量假山的简易基础。
6.石钉夯土基础:是用尖锐的石块密集打人地面,使土壤被挤得紧实,再在其上铺一层素土或灰土夯实而成。一般用来作为低山的基础。

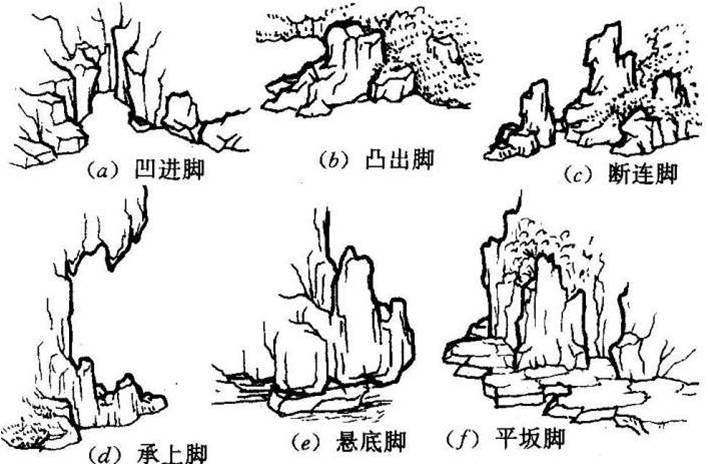

二、山脚形式:
  (1)凹进脚   (2)凸出脚   (3)断连脚 (4)承上脚 (5)悬底脚 (6)平坂脚
人造假山设计

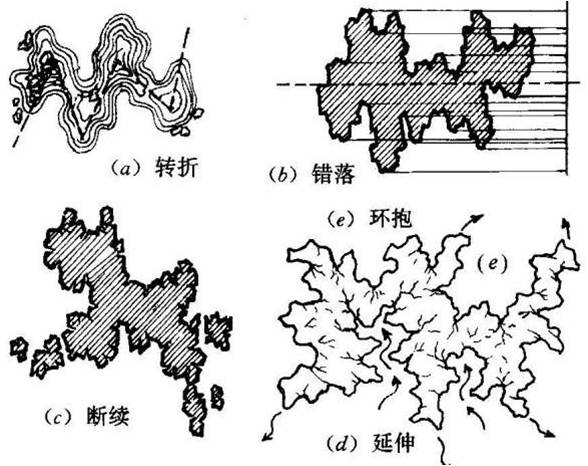

山脚线就是山体的平面轮廓线,山脚轮廓线形设计,在造山实践中被叫做“布脚”。所谓“布脚”,就是假山的平面形状设计。
    1.转折    2.错落    3.断续    4.延伸    5.环抱    6.平衡
假山图片
三、山体结构
    1.环透式假山结构
假山图片
假山造景

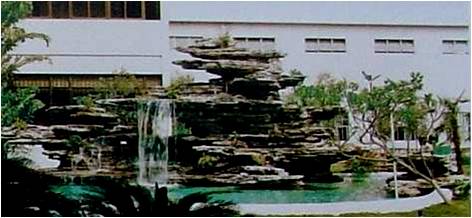

2.层叠式假山结构:
叠层假山结构
2.层叠式假山结构:
层叠式假山
假山造景
四、山顶造型
   根据假山山顶造型中常见的形象特征,可分为峰顶、峦顶、崖顶和平山顶等四个类型。

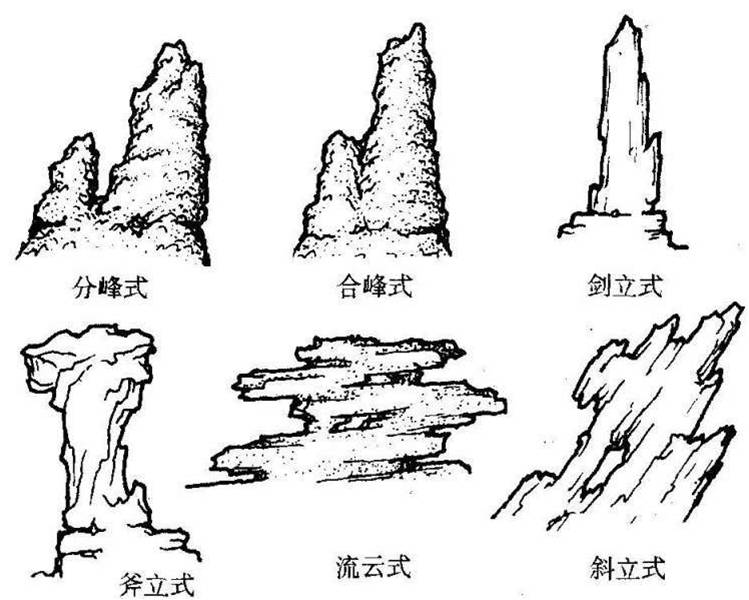

    (一)峰顶假山设计
    分峰式、合峰式、剑立式、斧立式、流云式和斜立式。
假山造型
    (二)峦顶假山设计
    1.圆丘式峦顶       2.梯台式峦顶        3.玲珑式峦顶    4.灌丛式峦顶
    (三)崖顶假山设计
     1.平坡式崖顶     2.斜坡式崖顶        3.悬垂式崖顶    4.悬挑式崖顶
崖顶假山
    (四)平山顶假山设计
     1.平台式山顶      2.亭台式山顶        3.草坪式山顶


五、人工塑造山石

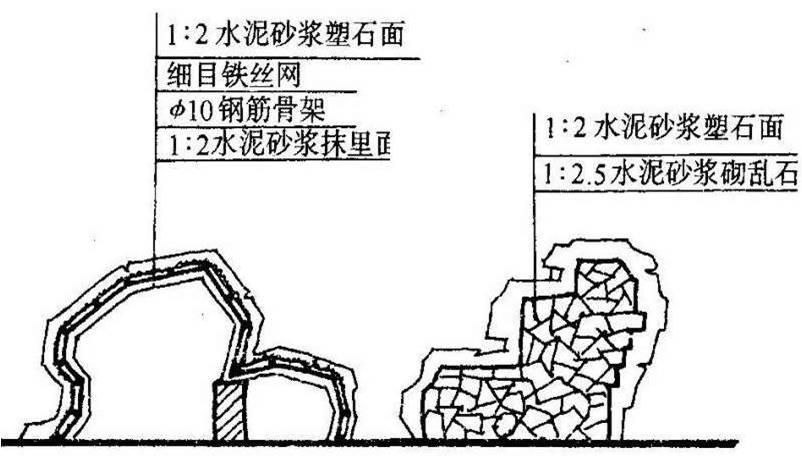

(一)人工塑石的构造

1.钢筋铁丝网塑石构造
先要按照设计的岩石或假山形体,用直径12mm左右的钢筋,编扎成山石的模胚形状,作为其结构骨架。钢筋的交叉点最好用电焊焊牢,然后再用铁丝网蒙在钢筋骨架外面,并用细铁丝紧紧地扎牢。接着,就用粗砂配制的1:2水泥砂浆,从石内石外两面进行抹面。一般要抹面2--3遍,使塑石的石面壳体总厚度达到4--6cm。
人造假山
2.砖石填充物塑石构造
    先按照设计的山石形体,用废旧砖石材料砌筑起来,砌体的形状大致与设计石形差不多。为了节省材料,可在砌体内砌出内空的石室,然后用钢筋混凝土板盖顶,留出门洞和通气口。当砌体胚形完全砌筑好后,就用1:2或1:2. 5的水泥砂浆,仿照自然山石石面进行抹面。
(二)塑石的抹面处理
    人工塑石能不能够仿真,关键在于石面抹面层的材料、颜色和施工工艺水平。水泥砂浆配制时的颜色应比设计的颜色稍深一些,待塑成山石后其色度会稍稍变得浅淡。石面用木制的砂板作为抹面工具,将石面抹成稍稍粗糙的磨砂表面,才能更加接近天然的石质。石面的效纹、裂缝、棱角应按所仿造岩石的固有棱缝来塑造。

五、塑石塑山新工艺

(一)FRP工艺

FRP是玻璃纤维强化树脂的简称,它是由不饱和聚醋树脂与玻璃纤维结合而成的一种重量轻、质地韧的复合材料,俗称玻璃钢。

FRP工艺的优点:

在于成型速度快、质薄而轻、刚度好、耐用、价廉,方便运输,可直接在工地施工。

存在的主要问题:

是树脂液与玻纤的配比不易控制,对操作者的要求高;劳动条件差,树脂溶剂为易燃品;工厂制作过程中有毒和气味;玻璃钢在室外强日照下,受紫外线的影响,易导致表面酥化,寿命为20-30年。

 FRP塑山施工程序为:

泥模制作——翻制石膏——玻璃钢制作——模件运输——基础和钢骨架制作——玻璃钢(预制件)元件拼装——修补打磨——油漆——成品。

人造假山图片

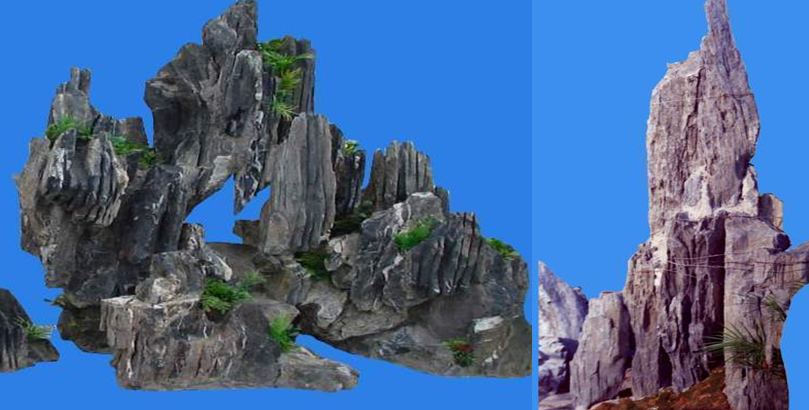

 (二)GRC工艺

  GRC是玻璃纤维强化水泥的简称,它是将抗碱玻璃纤维加人到低碱水泥砂浆中硬化后产生的高强度的复合物。

GRC工这种塑石的优点是;

(1) 石的造型、效纹逼真。

  (2) 材料自身质量轻,强度高,抗老化且耐水湿,易进行工厂化生产,施工方法简便、快捷、造价低,可广泛使用。

(3) GRC假山造型设计、施工工艺较好,可塑性大,在造型上需要特殊表现时可满足要求,加工成各种复杂型体,与植物、水景等配合,可使景观更富于变化和表现力。

  (4) GRC造假山可利用计算机进行辅助设计,结束过去假山工程无法做到石块定位设计的历史,使假山不仅在制作技术,而且在设计手段上取得了新突破。

5)具有环保特点,可取代真石材,减少对天然矿产及林木的开采。

 GRC假山元件的制作主要有两种方法:

一为席状层积式手工生产法;

二为喷吹式机械生产法。
