项目名称：南京汤山矿坑假山瀑布水景景观修复工程

项目位置：江苏·南京

建设单位：南京江宁区汤山温泉管委会
工程规模：250000㎡
工程性质：市政公园

设计施工单位：深圳市山月园园艺有限公司

工程状态：已完工

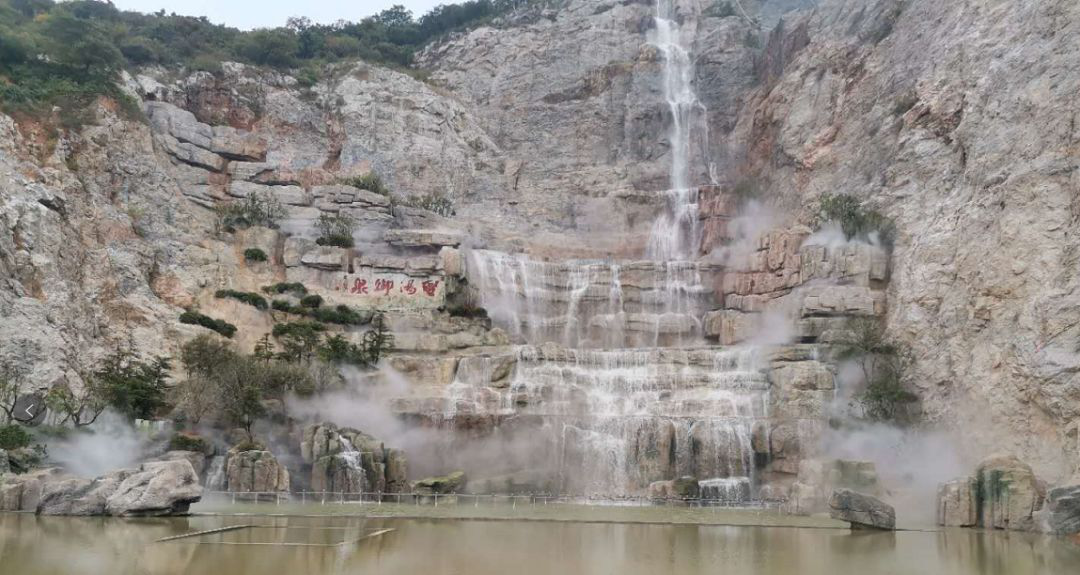

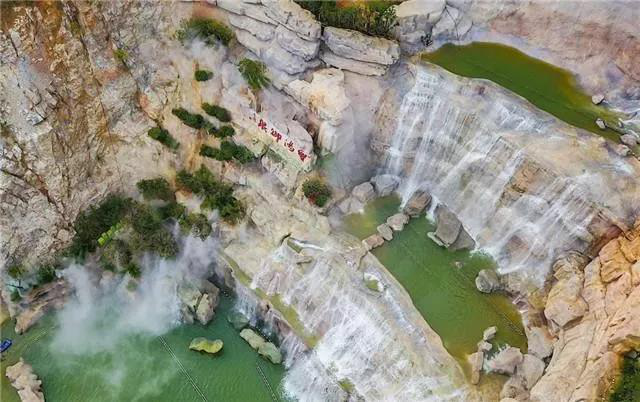

▲白练落天，圣汤御泉在此间

华夏文明绵延千年，伴随着日升雾散山起水落，无数的人在这片土地上辛勤劳作、繁衍生息，这是生命和文化延续的过程，也是人们适应自然、改造自然的过程。漫长的时光里，人与自然的每一次“互动”或多或少都会留下痕迹，它们中有的成为伟大文明崛起的佐证，有的，则变成这片土地不容忽视的一道伤疤，如何将其进行美化和修复，成为了新时期的人与自然相处的新课题。正如南京汤山矿坑公园里采石坑残留的崖壁，壮观又直白的展现人类采石后给山体留下的“伤口”，通过人为干预将其进行修复并融入周围山体环境、创造出更自然和谐又富有艺术性的景观，就成为了此次工程的目的和意义。

01项目背景

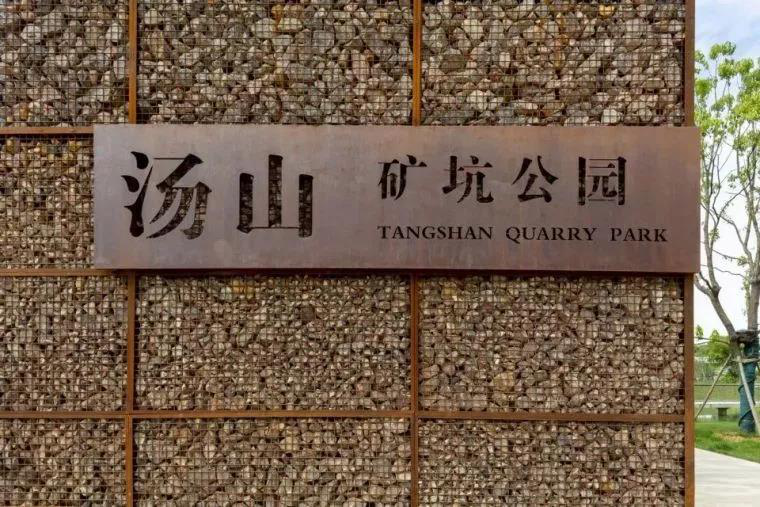

回望历史，汤山自古以来就是采石重地，1990年开始发展采矿业，在2002年达到发展的高峰，但因高强度开采引发一系列问题，汤山矿坑采石场于2004年被关闭。随后，它开始了从采石重镇向旅游风情小镇的蜕变，并在2015年被评为国家级旅游度假区，这也意味着，其景观效果、经济效益、生态环境质量应达到一个更高的标准。 ◣汤山国家矿山公园

南京汤山矿坑公园距离南京约一小时车程，位于南京市江宁区东北部汤山街道美泉路南侧，西临南京主城和仙林副城，南临东山副城，东、北与句容市接壤，它在汤山国家旅游度假区内汤山山体南侧，也曾是汤山最大的废弃矿坑——龙泉采石场。2017年，汤山围绕生态文明建设，开启了矿坑公园修复工作，对矿坑环境进行专项生态修复，对宕口进行功能置换，植入特色景观、文化演艺、科普教育、温泉体验，打造一处“以山为幕”的特色矿坑公园，让废弃矿坑悄然重生。

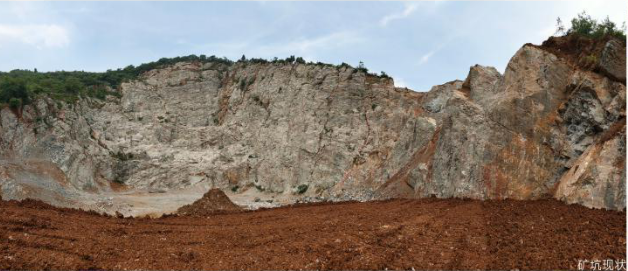

▲南京汤山矿坑国家公园矿坑俯瞰

02项目思路

汤山矿坑假山瀑布是整个公园中最重要的景点之一，因其现状条件以及景观构成等因素，设计施工也是整个工程中最具难度的一部分。深圳市山月园园艺有限公司承担了这一极具挑战的设计施工一体化边坡治理修复工程，以“城市双修”为指导理念，以假山瀑布为景观要素，旨在将自然生态环境恢复与城市休闲生活、游憩体验功能相结合，将“伤疤”变为特色，使新建成的公园成为汤山旅游度假区休闲度假功能的有机补充。

“汤山矿坑假山瀑布水景修复”艺术景观工程，是集巨型塑山、摩崖石刻、雕塑、瀑布、绿化、亮化等深化设计施工为一体，是对地质灾害整治、山体坡面艺术化设计及施工的一项重点工程。

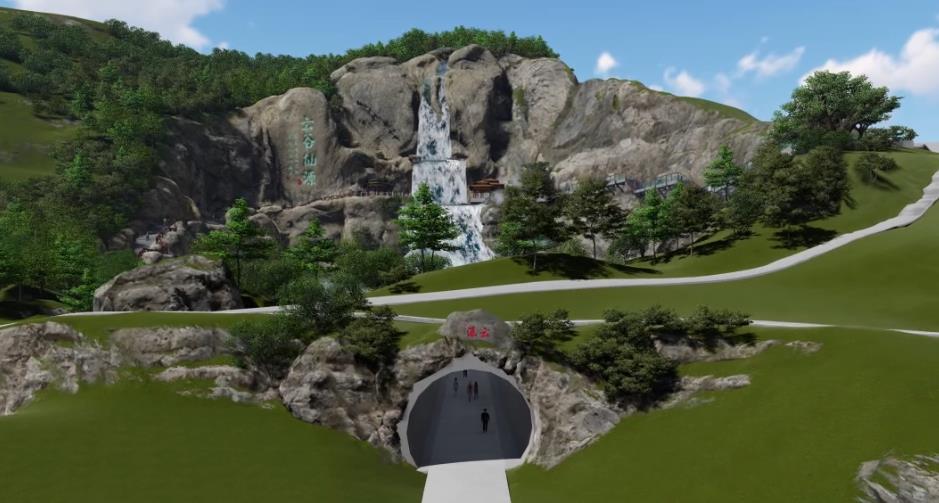

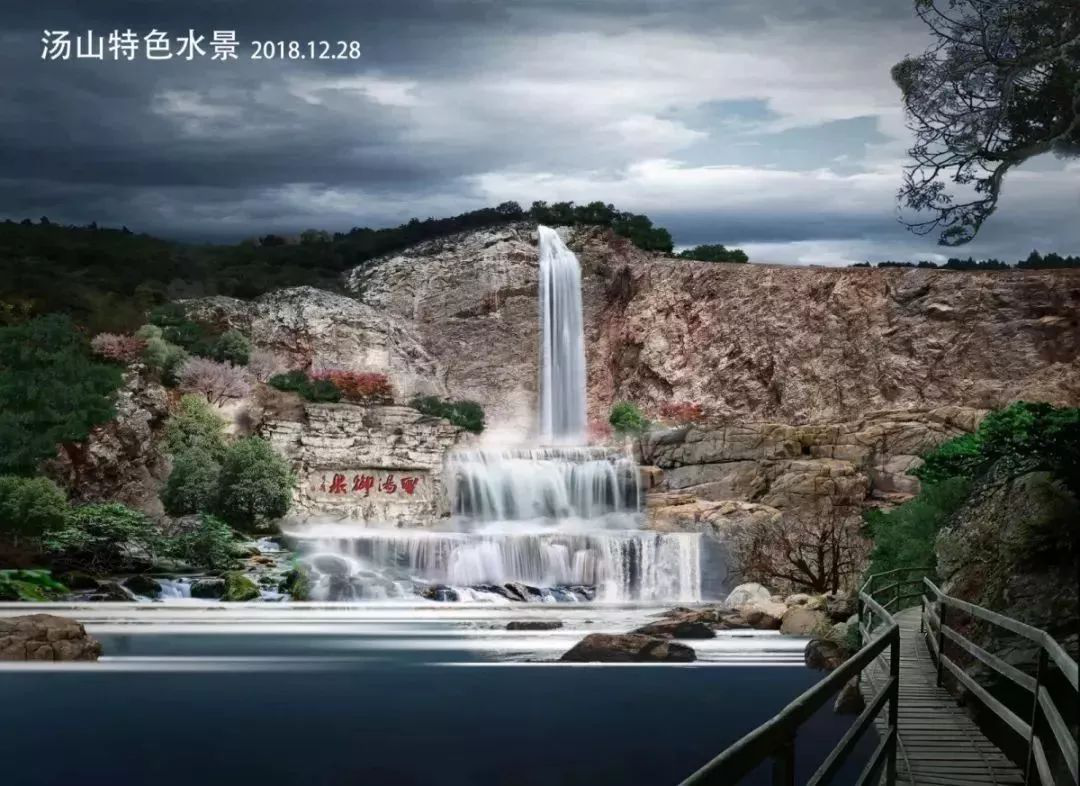

▲南京汤山矿坑公园矿山修复设计效果图

03勘探、设计、施工

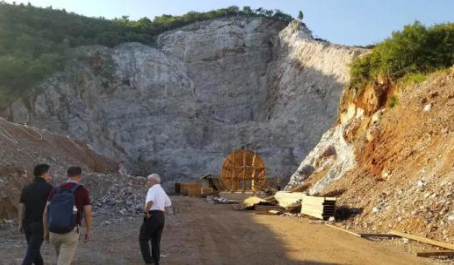

假山瀑布景观所处的宕口边坡总体呈西南东北走向，西北侧向东南、东北侧向东南分别有近90°的转折，宕口边坡在平面图上呈缩口的“U”形，宕口开口方向约 165°，坡高约90m，平均坡度约65°。深圳市山月园园艺有限公司与广州国家地质勘测局携手，对矿山宕口的地质、土壤进行了系统的勘测，然后对各项地质数据进行详细研究分析，做出边坡发展变化趋势及危害性预测，同时得到切实可行的工程防治建议：结合矿坑公园规划需求，尽量保留现有采石宕口现状，避免大范围削坡，在宕口边坡整体稳定的前提下，除对局部崩塌灾害进行削坡治理外，其余边坡采取主动防护网、人工清理浮石、加固危岩体的方式进行治理。

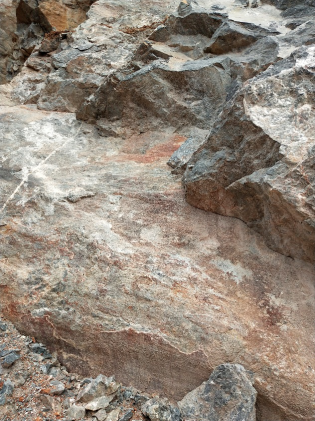

▲植物悄然从破碎的石缝中慢慢长出，与冷峻的崖壁搭配成漂亮的肌理

完成现场勘测后，深圳市山月园园艺有限公司坚持“生态修复、城市修补”的设计理念      以及“挖掘场地潜力、打造区域特色”的设计原则，以现状地形地貌为基础，充分利用区域内现有的高差与矿山资源，通过巨型塑山、摩崖石刻、瀑布、绿化等再生的方式对其崖壁进行生态系统恢复、景观风貌恢复。最终汤山矿坑假山瀑布水景修复工程确定了塑石包装面积为 1100 平方米，瀑布高度 90 米左右，希望呈现出飞流直下、气势磅礴的矿坑崖壁瀑布景观，瀑布、假山、草木环境融合为一体，浑然天成，成为点亮整个区域的焦点性景观。“海纳百川有容乃大，壁立千仞无欲则刚”山与水的结合是自然的一道奇景，依山伴水成为了整个设计的灵魂。

▲矿山修复宛如一副画卷，美景如画

南京汤山矿坑修复工程优秀的施工团队，首先由施工人员通过绳子固定，开始对描点进行定位；然后从上到下对整个山体体表进行全面的碎石清理，并用细网覆盖在要修复的矿坑表面防止山体落石，对松动岩块进行挂网加固；再经由工程师的精密计算，确定植入矿山边坡的锚杆扭力与承重力，搭建施工脚手架；然后进行假山和水池的主结构焊接、仿真石雕刻，以及对部分岩体进行上色，最后根据设计意图，在假山上的设计种植区域经行树木移植，完成施工流程。

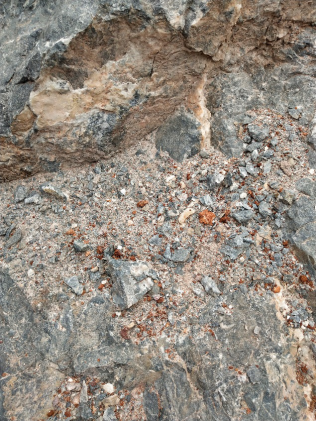

▲清理原有山体碎石

▲挂网加固岩体

▲主结构焊接，仿真石雕刻	▲树木移植

为什么说矿坑瀑布的施工是整体工程中最具难度的一部分，主要原因有三点：

一：山体高且陡

从水平面到山顶垂直距离约120米，若以人平均身高1.7米为比例尺，自下而上约叠加人数约为71人。在远处跳望，崖壁上的施工人员宛如浩瀚海面上的一叶小舟，极其微小。个瀑布与山体间的倾斜角约65度，山体极为陡峭，为施工带来极大难题。

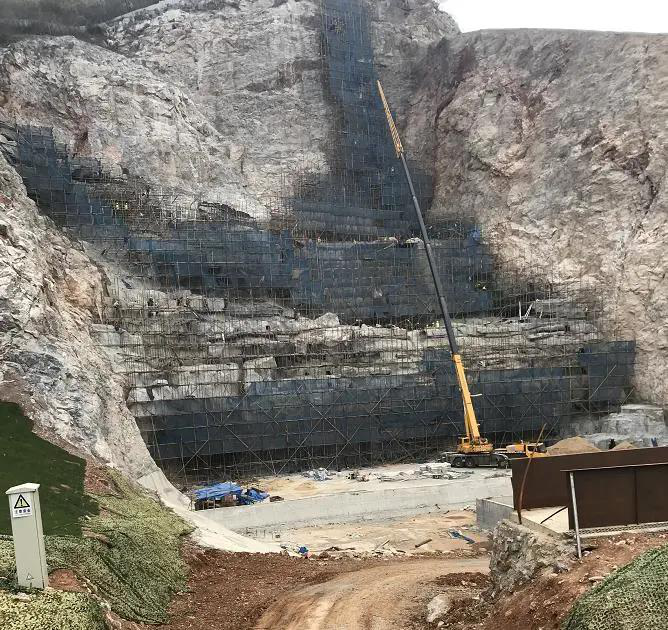

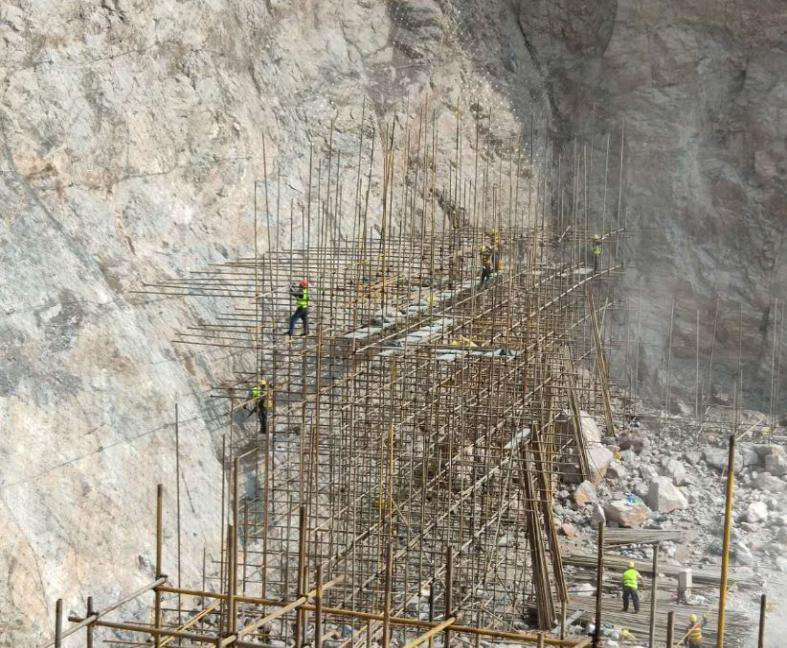

◣ 斜坡脚手架搭建

二：滑坡面安装TCP假山

TCP假山在安装过程中，对支撑有极高的要求，此次假山施工过程中采用TCP假山直塑造型的方式，深圳市山月园园艺有限公司通过吊车快速将物料资源放置施工面上，再经过焊工将其焊接固定，这个流程对施工人员整体配合也有极高的要求。同时对雕刻师也有着很高的技术要求。他们需要把眼前做的TCP造型与整个山体结合起来，以点破面，最终塑造TCP假山瀑布造型。

◣ TCP假山安装

三：水池防水处理

水循环是整个项目的重点，为了通过水循环达到滋润生态植被，逐步实现山体复绿的效果，深圳市山月园园艺有限公司把水循环技术引入了假山瀑布中。但由于水的流动性以及不规则性，常常容易通过渗透、挥发等方式大量流失，造成水资源浪费、植被灌溉用水不足等问题，因此防水的处理是此项目中极为重要的一环。

除了以上提到的难点之外，不同于普通矿山的施工，艺术性矿山的修复对施工人员艺术理解能力要求甚高，他们先要从设计图中观摩设计结构，并根据矿山实际造型进行微调，其次对于细节的把控也有极为严格的要求，因为山岩间的不同凹凸感、光线的明暗程度造成的感官差异，都会对整体外观结构造成很大的影响。

04结语

经过精心打磨成型，汤山矿坑完成了华丽的蜕变，成为了整个矿坑公园的点睛之笔，汤山矿坑公园百米高的瀑布，山石似真非真，虽假犹真，瀑布宛如天际线从天而降，轰鸣声响彻山谷，气势恢宏，溅起的水花，在阳光下折射出美丽的彩虹，置身其间似梦似幻，恍若人间仙境，耐人寻味。假山环山水之势，山水相依成自然之态，混假于真，宾主分明；如宋代画家郭熙所说：“山有三远。自山下而仰山巅谓之高远；自山前而窥山后谓之深远；自近山而望远山谓之平远。”山借水势，万物以水为灵，更显得大气磅礴。这壮阔的矿坑瀑布特色景观，仿佛黄河落天走东海，有着万里写入胸怀间的豪气；又宛如山体“伤口”上奋力开出的一朵花，顽强坚韧，有着的别样的灵动与瑰丽。

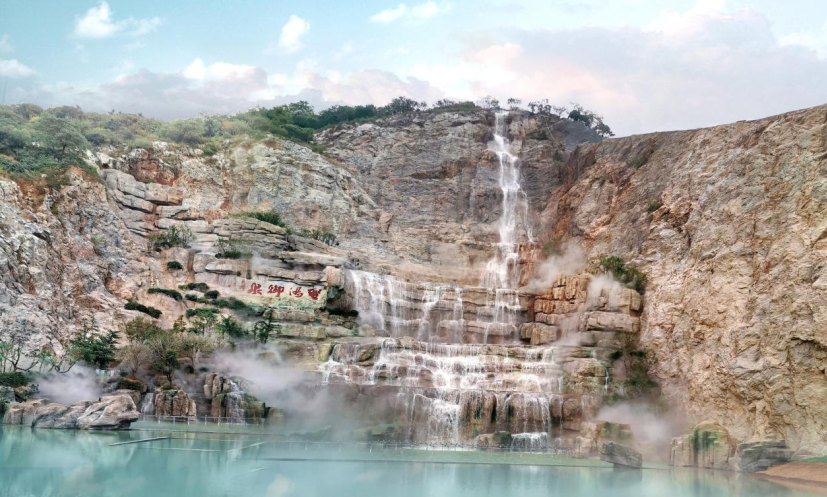

▲宕口复绿，山水相依

一方面，深圳市山月园园艺有限公司在此工程中完成了矿坑边坡治理生态修复的要求，减少地质灾害带来的危害；同时，也助力了汤山打造成世界著名特色温泉旅游风情小镇，另一方面，作为南京首个“生态修复、城市修补”生态艺术美学艺术创作的试点，这种艺术的改造，结合文化沉淀、思想酝酿，赋予场地新的生命力，使之光彩焕发，灿然重生。

作为南京“城市双修”的成功案例，南京汤山矿坑公园为工业遗址以及废弃棕地恢复建设提供了一个新思路，而崖壁瀑布景观，更是矿坑公园中山水结合、山体修复的景观亮点，是日后同类型建设项目学习借鉴的优秀范例。
